Revue technique Citroen Berlingo et Peugeot Partner: Longeron extérieur
assemblé
(version 4 portes)
Remplacement
Important : Toutes les surfaces décapées
doivent être protégées par le procédé de
rezingage électrolytique homologué (C8).
Opérations complémentaires
- roue AV et AR,
- pare-boue AV et AR,
- aile AV,
- porte AV,
- garniture cache-enrouleur de ceinture,
- enrouleur ceinture pyrotechnique,
- siège AV,
- réservoir,
- goulotte de remplissage du réservoir à
carburant (coté D),
- tôle de plancher.
- joint d'étanchéité d'entrée de porte,
- tapis de plancher AV (partiel),
- tapis de plancher AR (partiel),
- insonorisant de plancher AR (partiel).
Pièces nécessaires
- Longeron extérieur assemblé.
- Pied milieu.
Préparation pièce neuve
- Tracer puis découper à l'aide d'une scie
(Fig.Car.68).

- Préparation des bords d'accostage et
protection par un apprêt soudable.
- Tracer puis découper à l'aide d'une scie
(Fig.Car.69).
- Préparation des bords d'accostage et
protection par un apprêt soudable.

Dégrafage

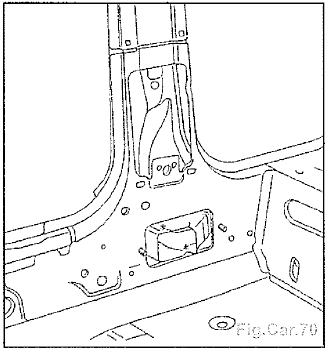

- Dégrafer les points à l'aide d'une fraise
de Ø 8 mm (Fig.Car.70).

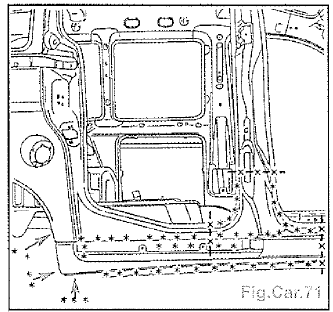

- Tracer puis découper à l'aide d'une scie
(Fig.Car.71).

- Dégrafer les points à l'aide d'une fraise
de Ø 8 mm.
- Déposer :
- longeron extérieur assemblé,
- pied miiieu (partie inférieure).

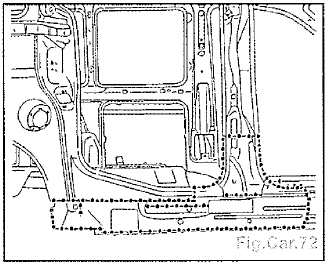

- Préparer les bords d'accostage et les
protéger par un apprêt soudable (Fig.
Car.72).

Soudage
- longeron extérieur assemblé,
- pied milieu (partie inférieure).
- Souder par points électriques (Fig.Car.
70/71).
- Souder par points bouchons MAG (Fig.
Car.70/71).
- Souder par cordon MAG (Fig.Car.71 ).
- Meuler les points de soudure MAG.
Etanchéité

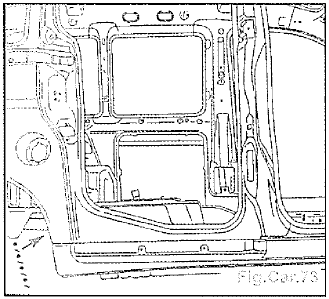

- Appliquer un mastic à lisser au pinceau:
référence A4 (Fig.Car.73).

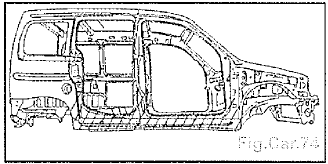

- Pulvériser de !a cire fluide : référence C5
(Fig.Car.74).

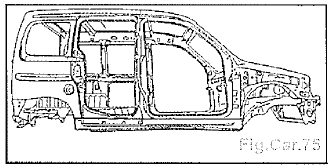

- Appliquer une couche d'antigravillonnage :
référence C4 (Fig.Car.75).
