Revue technique Citroen Berlingo et Peugeot Partner: Aile arrière partielle
(version 2 portes)
Remplacement
Important : Toutes les surfaces décapées
doivent être protégées par îe procédé de
rezingage électrolytique homologué (C8).
Opérations complémentaires
- porte AR,
- pare-chocs AR,
- feux AR,
- joint d'entrée de porte AR,
- réservoir à carburant,
- joint d'entrée de porte AV,
- vitres latérales.
- doublure latérale intérieure,
- pied d'entrée de porte,
- ceinture de sécurité AV,
- tapis de coffre (partiel).
- Dégager les faisceaux électriques.
- Protéger l'intérieur du véhicule.
Pièce nécessaire
Préparation pièce neuve

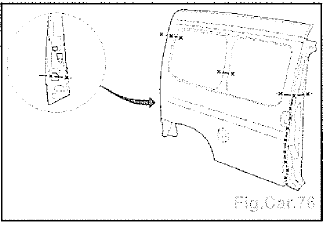

- Tracer puis découper à l'aide d'une scie
(Fig.Car.76).
- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm.
- Déposer le pied central.
- Préparation des bords d'accostage et
protection par un apprêt soudable.
Dégrafage

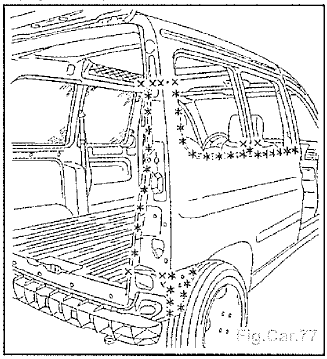

- Tracer puis découper à l'aide d'une scie
(Fig.Car.77).
- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm.

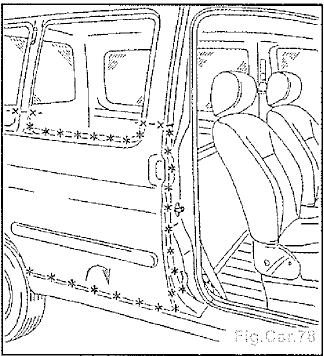

- Tracer puis découper à l'aide d'une scie
(Fig.Car.78).
- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm.
- Déposer l'aile AR partielle.

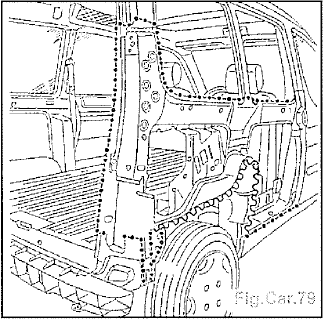

- Préparation des bords d'accostage et
protection par un apprêt soudable (Fig.
Car.79).

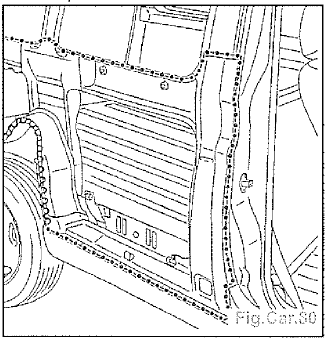

- Préparation des bords d'accostage et
protection par un apprêt soudable (Fig.
Car.80).
Soudage
- Appliquer une colle de calage structurale.
- Poser l'aile arrière partielle.
- Souder par points électriques (Fig.Car.
77/78).
- Souder par points bouchons MAG (Fig
Car.77/78).
- Souder par cordon MAG (Fig.Car.77/78).
- Meuler les soudures MAG.
Etanchéité
- du mastic d'étanchéité,
- du mastic à lisser au pinceau.
Protection
- Pulvériser de la cire fluide et appliquer
une couche d'antigravillon.
