Remplacement

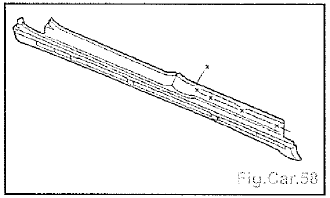

Pièce nécessaire (Fig.Car.58)
Dégrafage
Préparation

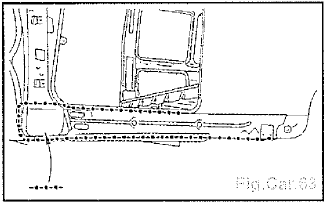

Car.63).
Soudage

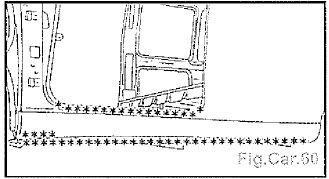

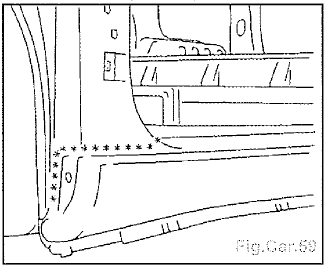

59/60).
Car.59/60).

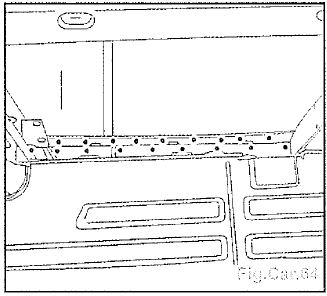

Car.64).
Etanchéité
Protection
Distribution
Courroie de distribution
Moteurs TU1JP et TU3JP
Marque GATES
Largeur (mm) 17
Nombre de dents :
TU1JP 100
TU3JP 104
Périodicité de remplacement normal (km) 120 000
Moteur TU5JP4
Marque GATES
Largeur (mm) 25,4
Nombre de dents 134
...
Capucine (avec pavillon multifonction)
Dépose
Déposer (Fig.Sel.20) :
le lecteur de cartes (1 ) et le déconnecter,
le plafonnier (2) et le déconnecter,
les pare-soleil et supports (3).
Déposer les 2 vis (4) (de chaque côté)
(Ftg.Sel.21).
...
Train avant
Berceau
Déposé
Lever et caler le véhicule, roues avant
pendantes.
Suspendre la direction au tube d'échappement.
Positionner les roues en ligne droite.
Déposer (Fig.Tr.Av.13) :
les vis (2a) et (2b),
la biellette a ...
