Ce volet arrière de pavillon de toit n'est compatible qu'avec les portes battantes.

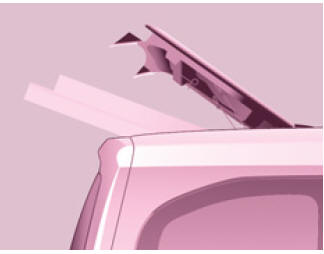

Pour ouvrir le girafon :
Ne roulez jamais sans les béquilles mises en place.
Pour fermer le girafon :
Le verrouillage du girafon permet un bon placage sur le joint et garantit une étanchéité avec une absence de bruit.

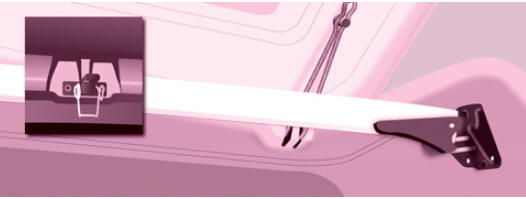

Barre d'appui
Vous disposez d'une barre d'appui pour transporter des charges longues, après ouverture du girafon.
Rabattez la barre d'appui en soulevant le levier.
Accompagnez-la jusqu'au montant de porte.
Maintenez les charges longues à transporter, soulevez-les et repositionnez la barre d'appui d'une seule main.
Assurez-vous du bon verrouillage en appuyant sur la poignée vers le bas jusqu'à passer le point dur et attachez solidement les charges.
Les supports latéraux peuvent être utilisés comme points d'accrochage.
N'attachez jamais les charges au girafon.
Le pare-chocs
arrière a été
renforcé pour servir de marchepied,
lors de l'accès dans le
véhicule.
Ne roulez jamais
sans la barre d'appui en place.
Les portes arrière se verrouillent uniquement avec la barre d'appui installée.
Lorsque le girafon est ouvert, faites attention dans les passages avec une hauteur limitée.
N'appuyez jamais de charges directement sur les portes arrière.
Respectez les codifi cations d'usage, pour attirer l'attention des autres conducteurs.
Réservez l'utilisation du girafon aux distances courtes.
Portes arrière battantes
Volet arrièreAnti-patinage de roue (ASR) et contrôle dynamique de stabilité (ESC)
Ces systèmes sont associés et
complémentaires de l'abs.
L'ASR est un dispositif très utile pour
garder une motricité optimale et éviter
les pertes de contrôle du véhicule à
l'accélération.
Le système opt ...
Siège passager
Le dossier du siège passager
individuel peut se rabattre afi n de
former une tablette écritoire.
Cette position permet également le
transport de charge longue.
Rabattre le dossier
Tirez la manette vers l'avant puis
inclinez le dossier.
Remettre le dossier en place
...
Suspension arriare
Amortisseur
Dépose
Mettre le véhicule sur pont élévateur.
Déposer (Fig.Tr.Ar.1) :
les écrous (1),
la rondelle (2),
l'amortisseur (3).
Repose
Régler le faux amortisseur [3] à la cote
X.
...
