Revue technique Citroen Berlingo et Peugeot Partner: Freins arriére

Segments

Dépose

•  Débloquer les vis de roues.

• Lever et caler l'arrière du véhicule.
•  Déposer les roues.
•  Détendre ie frein à main.

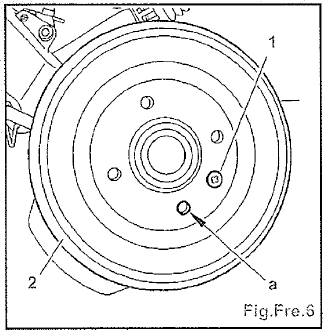

•  Déposer (Fig.Fre.6) :

• - la vis (1),
•  le tambour (2).

Nota : en cas de difficulté pour déposer un tambour, engager un chassegoupiile dans l'orifice (a) et pousser latéralement le levier de frein à main pour permettre le retrait des garnitures de freins.

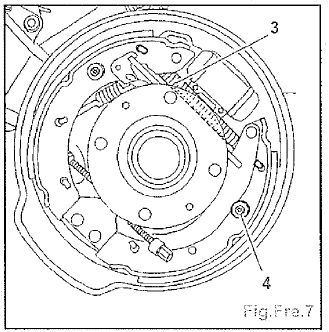

•  Déposer (Fig.Fre.7)

• le ressort supérieur (3),
•  le ressort de maintien (4) du segment arriére,

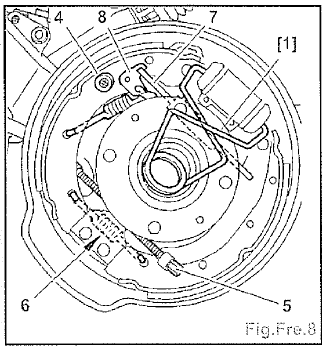

•  Placer l'outil [1] sur le cylindre de roue (Fig.Fre.8).

• Désaccoupler le câble de frein à main (5).
•  Déposer :

•  le ressort inférieur (6),
•  le segment arrière,
•  la biellette de rattrapage (7),
• le levier et ie ressort du système (8) du rattrapage de jeu,
•  le ressort de maintien (4) du segment avant,
•  le segments.

Impératif : ne pas utiliser d'air comprimé pour nettoyer les freins.

•  Nettoyer le plateau et le tambour de frein à l'aide d'un produit nettoyant frein préconisé.
•  Laisser sécher et égoutter.
•  Essuyer à l'aide d'un chiffon papier.
• Contrôler, remplacer si nécessaire :

• l'étanchéité autour du piston,
•  le bon état des protecteurs caoutchouc du cylindre récepteur de roue,
•  l'état d'usure du tambour.

Repose

Impératif: aucune trace de graisse et d'huile ne doit être toléré sur les tambours et les garnitures.

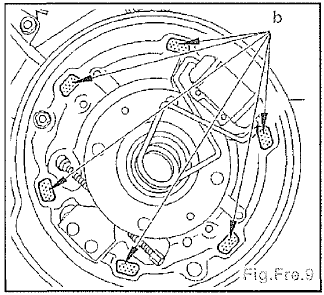

•  Graisser légèrement les 6 points d'appui (b) des segments de frein sur le piateau de frein (Fig.Fre.9).

Saris anfiblocage de roues

•  Fixer le ressort inférieur (6) sur les segments avant et arrière.

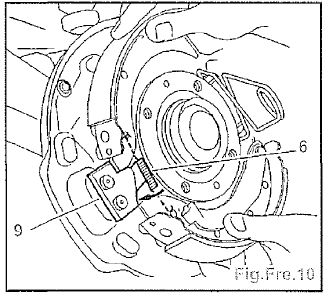

•  Faire passer le ressort inférieur (S) derrière la plaque (9) (Fig.Fre.10).

Avec antiblocage de roues

•  Déposer les 2 vis de maintien du cylindre de roue.
•  Tirer légèrement le cylindre de roue.
•  Fixer le ressort inférieur (S) sur le segment avant.
•  Placer ie segment avant à son emplacement en faisant passer le ressort inférieur (6) derrière la plaque (5) (Fig.Fre.10).
•  Tout en maintenant le ressort inférieur (6), accrocher celui-ci au segment arrière.
•  Replacer ie cylindre de roue.
•  Reposer les 2 vis de maintien du cylindre de roue, serrage à 1,4 i 0,3 m.daN.

Suite pour toutes les versions

•  Reposer :

• le ressort de maintien (4) du segment avant,
•  le câble de frein à main (5),

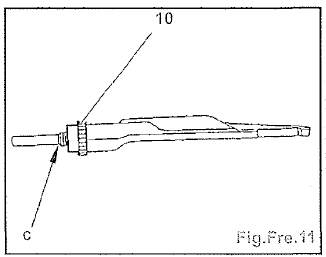

• Mettre la molette (10) en appui en (c) (Fig.Fre.11).

• Reposer :

•  la biellette de rattrapage (7),
•  le levier et ie ressort du système (8) du rattrapage de jeu,
•  le ressort de maintien (4) du segment arrière.

•  Déposer l'outil [1].
•  Reposer le ressort supérieur (3).

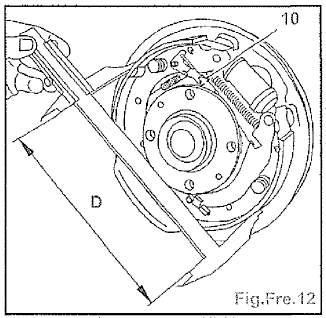

•  Agir sur la molette (10) pour obtenir un diamètre D - 228 mm (Fig.Fre.12).

• Reposer :

•  le tambour (2),
•  les vis (1), serrage à 1 m.daN.

•  Mettre le moteur en marche.
•  Appuyer plusieurs fois sur la pédale de frein.
•  Régler le frein à main.
•  Reposer :

•  les roues,
•  le véhicule sur ses roues.

•  Serrer les vis de roues à 9 +- 1 m.daN.
