Peugeot Partner et ,
Citroen Berlingo.
Peugeot Partner et ,
De l'extérieur
Le verrouillage/déverrouillage s'effectue avec la télécommande.

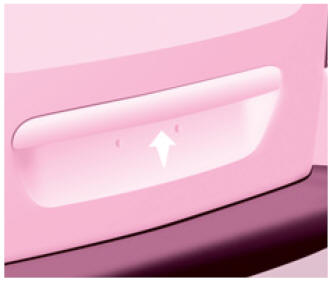

Pour l'ouvrir, actionnez la commande sous l'enjoliveur puis soulevez le volet.
Une dragonne est à votre disposition pour refermer le volet en position haute.
Accompagnez la fermeture du volet jusqu'au point d'équilibre de sa course puis appliquez une dernière impulsion au volet pour qu'il se ferme complètement.
De l'intérieur

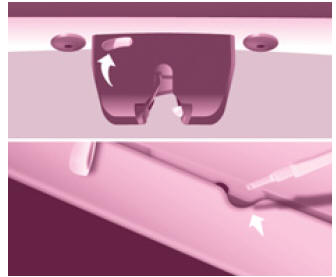

Commande de secours
En cas d'incident de fonctionnement du déverrouillage centralisé, elle permet de décondamner le volet arrière par l'intérieur.
Introduisez un petit tournevis dans l'orifi ce, entre la porte et le plancher.
Pour déverrouiller la serrure, déplacez le loquet vers la gauche et ensuite poussez le volet.
Lunette de volet

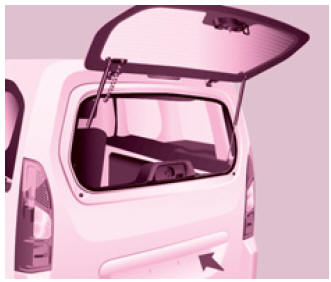

La lunette ouvrante vous permet d'accéder directement à l'arrière du véhicule, sans avoir à ouvrir le volet.
Ouverture
Après déverrouillage du véhicule à l'aide de la télécommande ou de la clé, appuyez sur la commande et soulevez la lunette arrière pour l'ouvrir.
Fermeture
Refermez la lunette arrière en appuyant au centre de la vitre jusqu'à la fermeture complète.
Le volet arrière et la lunette de volet ne peuvent pas être ouverts simultanément afi n d'éviter d'endommager la vitre et la lunette elle-même.
Girafon
Condamnation centraliséeOuverture du capot
À l'intérieur
Tirez vers vous la commande placée
sous la planche de bord. Le capot
moteur est déverrouillé.
À l'extérieur
Soulevez légèrement le capot en
passant la main à plat, paume vers le
bas afin de vous facili ...
Fusibles sous le capot moteur
Après avoir ouvert le capot, déclippez
et basculez le boîtier pour accéder aux
fusibles.
Fusibles
F
Ampères
A
Affectation
1
20
Contrôle moteur
2
15
Avertisseur sonore
3
10
Pompe ...
Âirbag latéral
Dépose
Déciipper le jonc en (a) (Fig.Sécu.5).
Déposer les écrous (1 ).
Débrancher les connecteurs en (h)
(Fig.Sécu.6).
Déposer le coussin gonflable (2).
Ceinture de sécurité avant
Repose
...
