Revue technique Citroen Berlingo et Peugeot Partner: Boîtes de vitesses mécaniques

Caracteristiques

Généralites

Boîte MA

•  Viscosité 75 W 80
•  Capacité d'huile (en l) 2

Boîte BE

• Viscosité . 75 W 80
•  Capacité d'huile (en l) :

•  boîte vide , 1,9
•  après vidange 1,8

Identification

Boîte MA

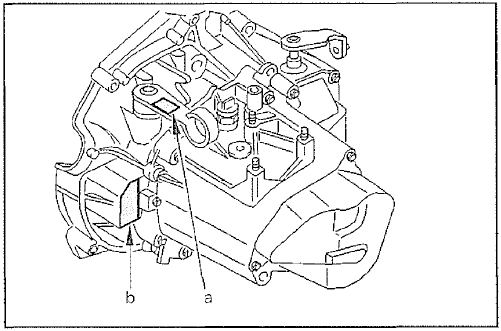

• Zones de marquage :

1.  étiquette d'identification,
2.  emplacement du gravage des numéros de séquence et de boîte de vitesses.

Boîte BE

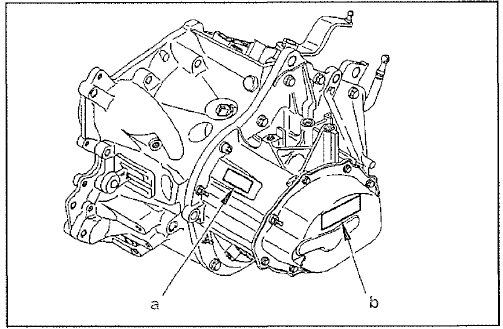

• Zones de marquage :

1.  emplacement du gravage des numéros de séquence et de boîte de vitesses,
2.  étiquette d'identification.

Caractéristiques

Boîte MA

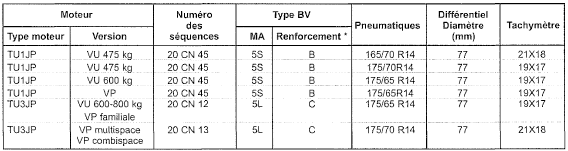

Affectation

*  B : différentiel diamètre 77 mm + roulements renforcés,
 C : différentiel diamètre 77 mm + roulements et plaque intermédiaire renforcés.

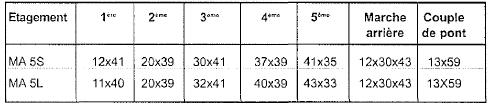

Rapports

Boîte BE

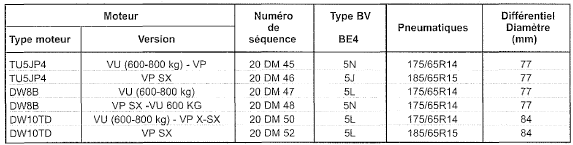

Affectation

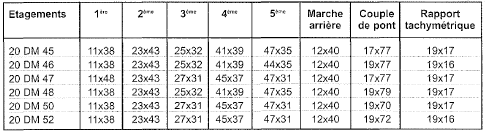

Rapports

Couples de serrage (en daN.m)

Boîte MA

• Guide de butée d'embrayage 0,6 +-0,15
•  Plaque intermédiaire  5 +- 0,5
•  Couvercle arrière 2,2 +- 0,2
•  Ecrou arbre secondaire  14 +- 1
•  Carter de boîte de vitesses 1,8 +- 0,2
•  Bouchon de niveau 2,5 +- 0,5
•  Bouchon de vidange .2,5 +- 0,5
•  Contacteur de marche arrière 2,5 +- 0,5

Boîte BE

• Guide de butée 1,25
•  Carter d'embrayage 1,3
•  Ecrou arbre primaire 7,25
•  Ecrou arbre secondaire 6,5
•  Vis couronne différentiel 6.5
•  Contacteur de marche arrière 2,5
•  Carter de différentiel 5
•  Reniffard 1,7
•  Vis carter arrière de boîte 1,25
•  Bouchon de niveau 2,2
•  Vis de carter de différentiel 1,25
•  Bouchon de vidange 3,5
