Revue technique Citroen Berlingo et Peugeot Partner: Freins avant

Plaquettes

Dépose

•  Débloquer les vis de roues.

• Lover et caler l'avant du véhicule.
•  Déposer les roues avant.

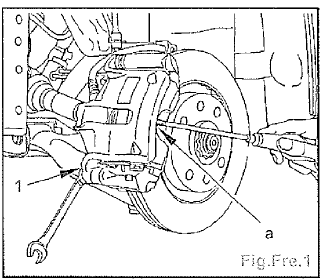

•  Repousser le piston en faisant levier en (a) (Fig.Fre.1).
•  Surveiller le niveau de liquide de frein.
•  Déposer la vis (1).

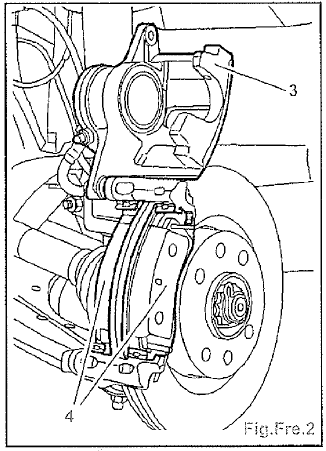

•  Basculer l'étrier de frein (3) (Fig.Fre.2).
•  Déposer les plaquettes de frein (4).
•  Nettoyer le disque et l'étrier de frein à l'aide d'un produit nettoyant frein préconisé.
•  Laisser sécher et égoutter.
•  Essuyer à l'aide d'un chiffon papier.

Repose

•  Reposer des plaquettes de freins neuves.
•  Basculer l'étrier (3) sur son support.
•  Reposer la vis (1), serrer la vis à 3 +- 0,3 m.daN.

  - Reposer les roues avant.

  - Reposer les vis de roue.

• Donner plusieurs coups de frein, moteur en marche, avant de faire rouler le véhicule.
•  Reposer le véhicule sur ses roues.
•  Serrer les vis de roues à S +-1 m.daN.

Etriers

Dépose

•  Déposer les plaquettes de frein.

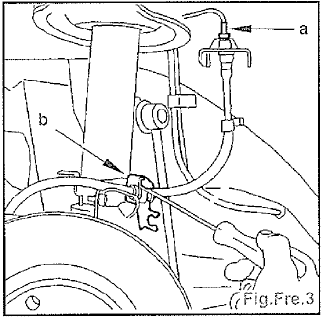

•  Désaccoupler le raccord flexible en (a) (Fig.Fre.3).

• Obturer la canalisation de frein.
•  Dégrafer le raccord flexible en (b).

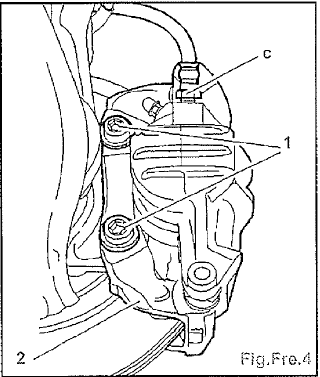

•  Désaccoupler ie raccord flexible en (c) (Fig.Fre.4).

• Déposer les vis (1).
•  Déposer I'étrier de frein (2),
•  Nettoyer le disque de frein et I'étrier de frein à l'aide d'un produit nettoyant frein préconisé.
•  Laisser sécher et égoutter.
•  Essuyer à l'aide d'un chiffon papier.

Repose

• Présenter I'étrier de frein (2).
•  Reposer les vis (1), serrage à 10,5 +- 1 m.daN.
• Accoupler le raccord flexible en (c) et en (a).
•  Agrafer le raccord flexible en (b).
•  Reposer les plaquettes de frein.
•  Purger le circuit de freinage.
•  Reposer :

•  les roues avant,
•  les vis de roue.

• Reposer ie véhicule sur ses roues.
•  Serrer îes vis de roues à 9 +- 1 m.daN.

Disques

Dépose

• Déposer :

•  la roue,
•  les plaquettes de frein,

•  Déposer les vis (1) (Fig.Fre.4).
•  Ecarter i'étrier de frein et ie suspendre.

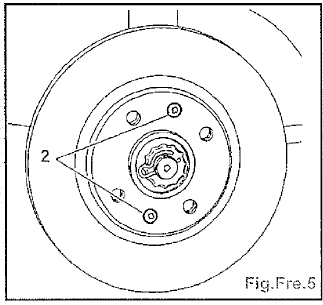

•  Déposer (Fig.Fre.5) :

• les vis (2),
• le disque dé frein.

•  Nettoyer le disque de frein neuf et l'étrier de ; frein à l'aide d'un produit nettoyant frein préconisé.
•  Laisser sécher et égoutter.
•  Essuyer à l'aide d'un chiffon papier.

Repose

•  Reposer :

•  le disque de frein,
•  les vis (2), serrage à 1 m.daN,
•  i'étrier de frein,
•  les vis (1), serrage à 10,5 +- 1 m.daN.
•  les plaquettes de frein,
•  les roues avant,
•  le véhicule sur ses roues.

•  Serrer les vis de roue à 9 +- 1 m.daN.
