Peugeot Partner et ,
Citroen Berlingo.
Peugeot Partner et ,

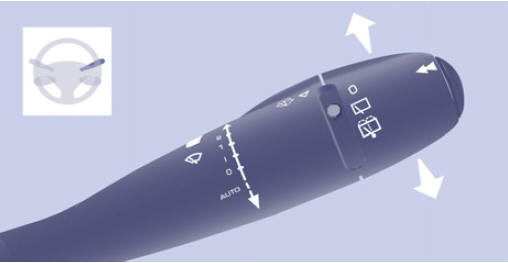

Essuie-vitre avant manuel
2 Balayage rapide (fortes
précipitations).
1 Balayage normal (pluie modérée).
I balayage intermittent.
0 Arrêt.
↓ Balayage coup par coup
(appuyez vers le bas).
En position i ntermittent, la cadence de balayage est proportionnelle à la vitesse du véhicule.
Après chaque coupure du contact supérieure à une minute, avec la commande d'essuie-vitre en position 2, 1 ou i, il est nécessaire de réactiver la commande :
Essuie-vitre automatique
Ne pas masquer le
capteur de pluie, situé au centre du parebrise, derrière le rétroviseur.
Dans la position auto , l'essuievitre fonctionne automatiquement et adapte sa vitesse à l'intensité des précipitations.
Sorti du mode auto , pour les autres positions, reportez-vous à l'essuie-vitre avant manuel.
Activation
Appuyez sur la commande vers le bas. L'activation de la fonction est accompagnée d'un message sur l'écran.
Il est nécessaire de réactiver le balayage automatique, après chaque coupure du contact supérieure à une minute, en donnant une impulsion vers le bas sur la commande.
Désactivation / neutralisation
Placez la commande d'essuie-vitre en position I , 1 ou 2 . La neutralisation de la fonction est accompagnée d'un message sur l'écran.
En cas de dysfonctionnement du balayage à cadencement automatique, l'essuie-vitre fonctionnera en mode intermittent.
Consultez le réseau CITROËN ou un atelier qualifi é pour vérifi cation du système.
Lors d'un lavage
automatique,
coupez le contact pour éviter
que l'essuie-vitre automatique se
déclenche.
En hiver, il est conseillé d'attendre le dégivrage complet du pare-brise avant d'actionner le balayage automatique.
Lave-vitre et lave-projecteurs
Actionnez la commande vers vous, le lave-vitre s'accompagne d'un balayage temporisé des essuie-vitres.
Le lave-projecteurs est couplé au lave-vitre, il se déclenche si les feux de croisement sont allumés.
Pour faire les
niveaux, se reporter
à la rubrique 6 dans la partie
"niveaux".
Position particulière de l'essuievitre avant
Dans la minute qui
suit la
coupure du contact, toute action
sur la commande d'essuie-vitre
positionne les balais le long des
montants du pare-brise.
Cette action permet aux balais d'être positionnés pour le parking hivernal, d'être nettoyés ou changés.
Se reporter à la
rubrique 7 dans
la partie "changer un balai
d'essuie-vitre".
Pour remettre les balais en position normale après intervention, mettez le contact et déplacez la commande.

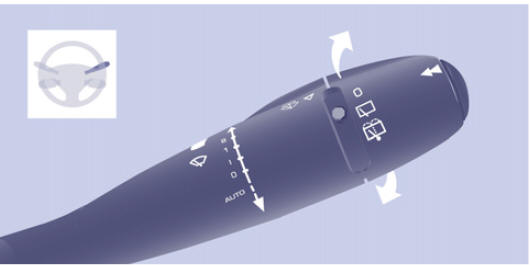

Essuie-vitre arrière
Tournez la bague
jusqu'au
premier cran.
Lave-vitre arrière
Tournez la bague au-delà
du premier cran, le lavevitre
puis l'essuie-vitre
fonctionnent pendant une
durée déterminée.
Par temps hivernal,
en cas de
neige ou de givre important,
mettez en marche le dégivrage de
la lunette arrière. Une fois le dégivrage
terminé, dégagez la neige ou le givre
accumulé sur le balai d'essuie-vitre
arrière. Vous pouvez ensuite actionner
l'essuie-vitre arrière.
Faisceau des projecteursCouples de serrage (en daN.m)
Cardan de direction 2,3 +- 0,2
Vis de colonne de direction 2,3 +- 0,2
Volant de direction 2,0 +- 0,2
Raccord haute pression 2,0 +- 0,3
Pompe sur support .2,2 +- 0,3
Manocontact (moteurs essence) 2,0 +- 0,2
Mécanisme de direction sur berceau 7 ...
Brancard AV, coupe AV
(assemblé) et semelle
de brancard (partielle)
Remplacement
Important : Toutes les surfaces décapées
doivent être protégées par le procédé de
rezingage électrolytique (C8).
Opérations complémentaires
Remplacement :
aile AV,
capot,
fa&cc ...
Géneralités
L'étude présentée dans les pages qui suivent a été réalisée grâce au concours
des Services
Techniques et des Relations Presse de Citroën et Peugeot que nous remercions ici
de leur
aimable collaboration.
Cette étude comprend ...
