Revue technique Citroen Berlingo et Peugeot Partner: Planche de bord

Dépose

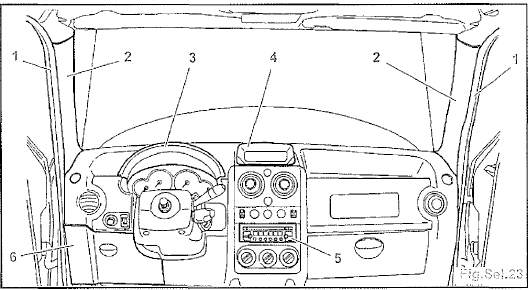

•  Déposer les joints (1 ) (Fig.Sel.23).
•  Déclipper :

•  les garnitures de montants de parebrise (2),
•  la garniture du combiné (3),
•  la garniture supérieure (4),
•  la trappe du boîtier porte-fusibles (6).

•  Déposer l'autoradio (5).

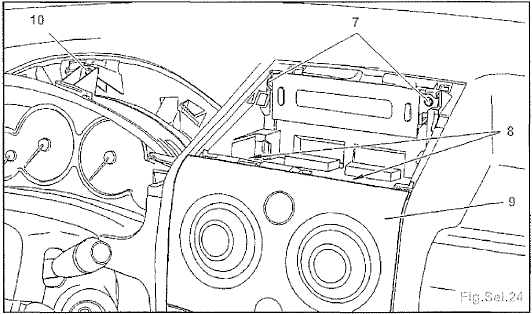

•  Déposer (Fig.Sel.24) :

•  les vis (7),
•  les vis (8),
•  la vis (10).

•  Déclipper la garniture (9).
•  Débrancher les connecteurs :

•  de l'écran multifonction,
•  du combiné.

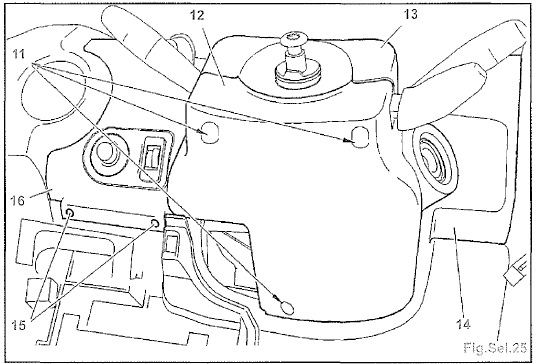

•  Déposer (Fig.Sel.25) :

•  les vis (11),
•  le cache (12),
•  le cache (13).

•  Déclipper le cache (14).
•  Déposer les vis (15).
•  Déclipper le cache (16).

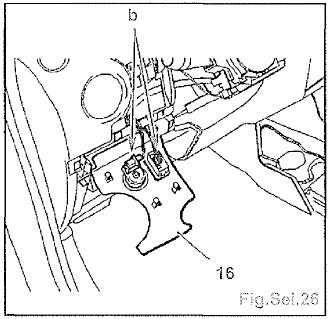

•  Débrancher !es connecteurs en (b) (Fig.Sel.26).

• Déposer le cache (16).

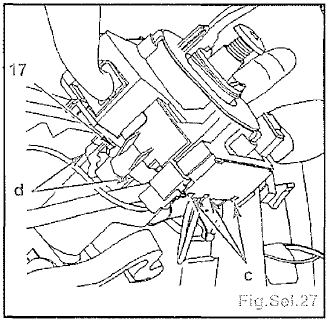

• Desserrer la vis (17) (Fig.Sel.27).

• Débrancher les connecteurs en (c).
•  Déclipper les commandes sous volant de direction, en (à).

• Déposer l'ensemble des commandes sous volant de direction.

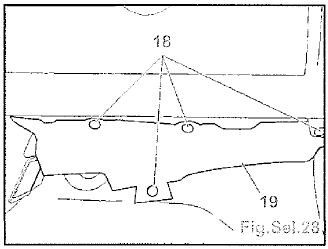

• Déposer les pions plastique (18) (de chaque côté) (Fig.Sei.28).
•  Déposer le cache (19) (de chaque côté).

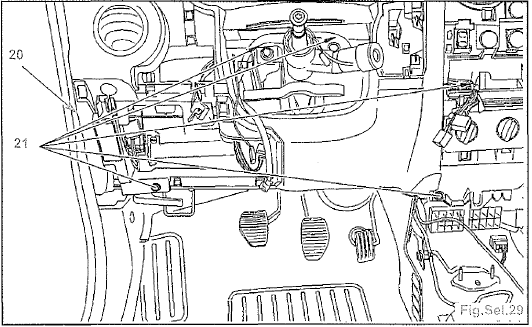

•  Déposer (Fig.Sel.29) :

•  la vis (20) (de chaque côté),
•  les vis (21).

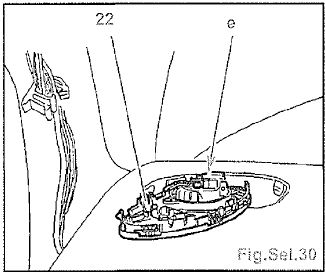

•  Déclipper la grille (22) des tweeters (de chaque côté) (Fig.Sel.30).
•  Débrancher le connecteur en (e) (de chaque côté).

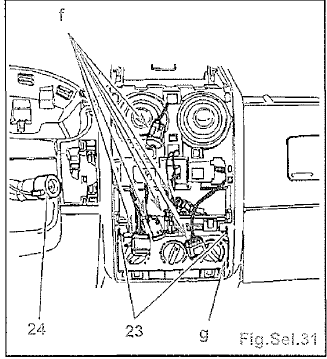

•  Déclipper et déconnecter les interrupteurs en (f) (Fig.Sel.31).
•  Déposer les vis (23).
•  Dégager le bloc de commande de chauffage vers l'avant et déposer la vis située en (g).
•  Déclipper l'antenne de transpondeur (24).

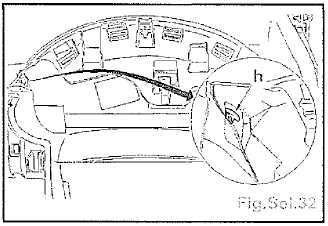

• Déclipper le faisceau de tweeter en (h) (côté gauche) (Fig.Sel.32).
•  Déposer (Fig.Sel.33) :

•  la vis (25) (de chaque côté),
•  le cache (26) (de chaque côté).

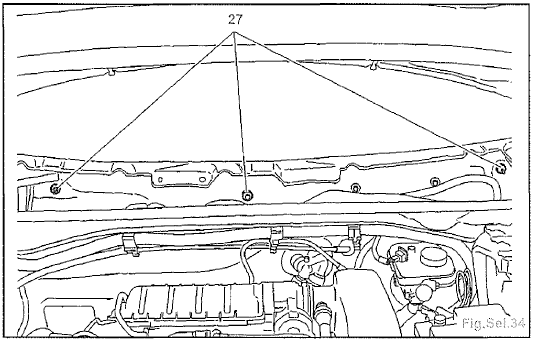

•  Déposer les vis (27) (Fig.Sel.34).

• Dégager la planche de bord de ses supports.

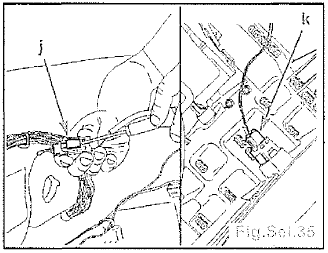

•  Débrancher le connecteur en (j) du faisceau coussin gonflable passager (Fig.Sel.35).

• Déconnecter l'interrupteur du coussin gonflable passager en (k).
•  Déposer la planche de bord.

Repose

•  Procéder dans l'ordre inverse des opérations de dépose.

Combiné d'instruments

Dépose

•  Déciipper la garniture du combiné (3) (Fig.Sel.23).
•  Déposer ia vis (10) (Fig.Sel.24).
•  Débrancher le connecteur du combiné.
•  Déposer le combiné.

Repose

•  Procéder dans l'ordre inverse des opérations de dépose.
