Revue technique Citroen Berlingo et Peugeot Partner: Console centrale

Revue technique Citroen Berlingo et Peugeot Partner / Carrosserie / Sellerie / Console centrale

Dépose

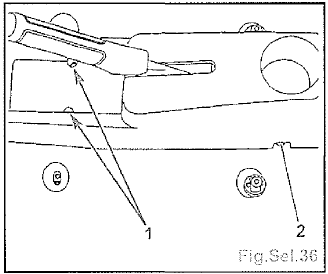

Déposer (Fig.Sel.36) :

la vis (2) (de chaque côté),
les vis (1).

Déposer la partie arrière de la console centrale.

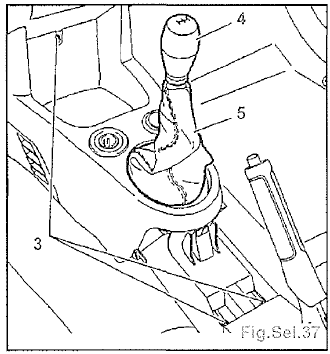

Déposer (Fig.Sel.37) :

les vis (3),
le pommeau de levier de vitesses (4).

Déclipper, puis déposer le soufflet (5) du levier de vitesses.

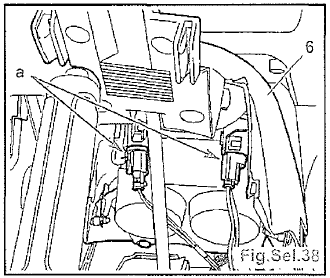

Dégager la console centrale (6) (Fig.Sei.38).

Débrancher les connecteurs en (a).
Déposer la console centrale (6).
Déposer (Fig.Sel.33) :

la vis (25) (de chaque côté),
le cache (26) (de chaque côté).

Repose

Procéder dans l'ordre inverse des opérations de dépose.
