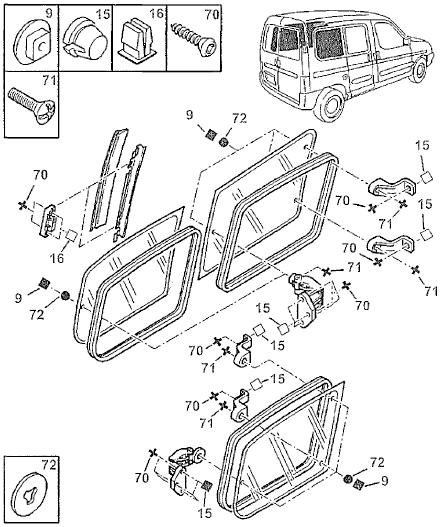

Revue technique Citroen Berlingo et Peugeot Partner: Glaces latérales

Dépose

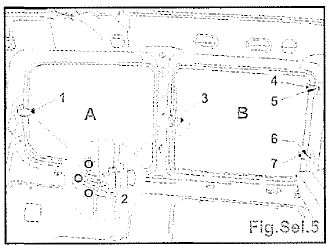

Dépose de la vitre (B) (Fig.Sel.5)

• 1er cas : Glace seule :

•  déposer les vis (3), (4), et (7).

•  2éme cas : Vitre avec verrouillage + articulations :

•  déposer les vis (2), (5), et (6).

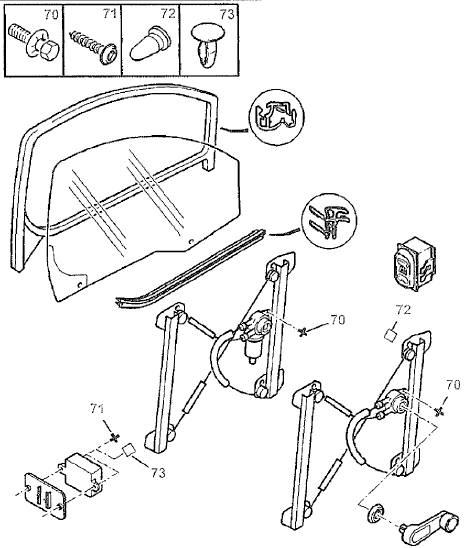

Glace et mécanisme de lève-vitre de ports avant

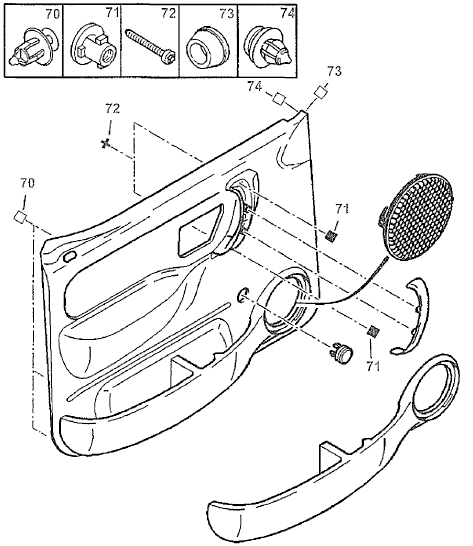

Garniture de porte avant

Dépose de la vitre (A), côté intérieur du véhicule

•  1or cas : Sans verrouillage :

•  déposer les vis (1).

•  2êma cas : Avec verrouillage ;

•  déposer les vis (2).

Dépose de la vitre (A), côté extérieur du véhicule

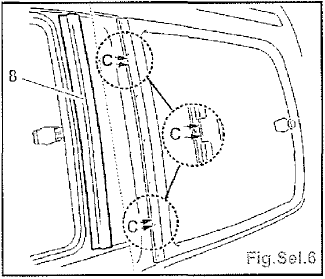

• Déchausser le joint (8) cache-charnière (Fig.Sel.6).
• A l'aide d'un petit tournevis, appuyer en (C) pour dégager les pattes de la charnière.
•  Déposer la vitre latérale (A).
•  Déposer :

•  la charnière fixe supérieur,
•  le charnière fixe inférieur.

Repose

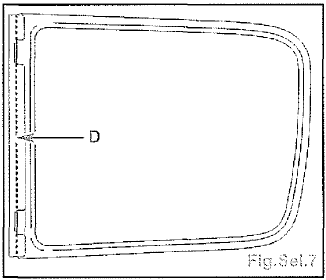

•  S'il y a repose d'une vitre latérale (A) neuve, coller la charnière de vitre avec un cordon en (D) (Fig.Sel.7).

• Procéder dans l'ordre inverse des opérations de dépose.
