Revue technique Citroen Berlingo et Peugeot Partner: Pare-brise
Dépose
- les bras d'essuie-vïtre,
- l'enjoliveur inférieur de pare-brise,
- les montants de baie,
- ie rétroviseur intérieur.
Attention : pour les opérations suivantes,
porter des gants et des lunettes de protection.

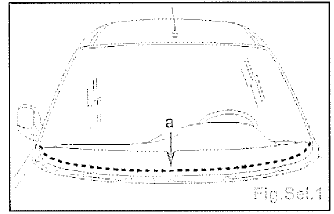

- Découper ie cordon dans la partie
inférieure du pare-brise (a) (Fig.Sei.1).

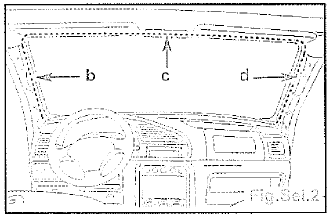

- Découper le cordon en commençant par
les côtés (b), (d), finir par la partie
supérieure (c) (Fig.Sei.2).

- Déposer ie pare-brise à S'aide de ventouses.
Préparation du pare-brise
- Si le pare-brise est récupéré :
- araser le cordon de colie,
- effectuer un simple dépoussiérage
avec un chiffon propre.
Nota : n'appliquer le primaire que sur les
zones mises à nu.
- Si c'est un nouveau pare-brise :
- dégraisser le bord du pare-brise,
" appliquer ie primaire pour verre,
largeur 10 mm,
- laisser sécher 5 min.
Préparation de la feuillure
- Sur restant du cordon de colle :
- araser le cordon de colle,
- effectuer un simple dépoussiérage
avec un chiffon propre.
Nota : n'appliquer ie primaire que sur les
zones mises à nu.
- dégraisser la baie de pare-brise,
- appliquer le primaire tôle,
- laisser sécher 10 min,

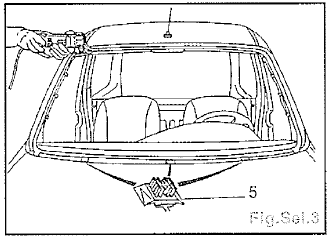

- poser les 3 cales à picots (5)
(Fig.Sel.3).

Repose

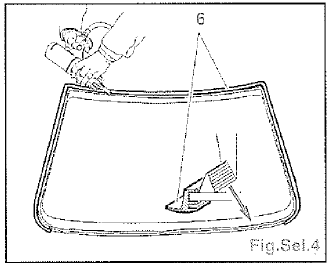

- Poser l'enjoliveur du pare-brise (6)
(Fig.Sel.4).

- Appliquer le cordon d'adhésif joint sur ie
pourtour du pare-brise (hauteur du cordon
12 à 15 mm).
Impératif : utilisation de produit bicomposant :
ie temps de pose de ia vitre sur le
véhicule et le début de l'extrusion de
l'adhésif joint est de 5 min.
- Présenter le pare-brise sur la baie à
l'aide de ventouses.
- Appuyer légèrement sur ia périphérie de
pare-brise.
- Nettoyer ie pare-brise et son pourtour.
- Reposer les éléments précédemment
déposés.
- Temps de séchage à 23 C :
- mono-composant : 3 à 4 heures,
- bi-composant : 30 minutes
Nota : entre 0C et 10C les temps de
séchage sont doublés.
Dépose
Dépose de la vitre (B) (Fig.Sel.5)
1er cas : Glace seule :
déposer les vis (3), (4), et (7).
2éme cas : Vitre avec verrouillage + articu ...
