Ouvrez le capot moteur. Pour accéder aux lampes, passez la main derrière le bloc optique.
Effectuez les opérations en sens inverse pour la remise en place de chaque lampe et vérifi ez la bonne fermeture du capot.
Le changement des
lampes à
halogène doit se faire projecteur
éteint. Attendre quelques minutes
(risque de brûlure grave). Ne touchez
pas directement la lampe avec les
doigts, utilisez des chiffons non
pelucheux.
La formation de condensation dans les projecteurs est naturelle. L'usage courant du véhicule fait disparaître cette buée.
Le changement des lampes se fait contact coupé ou batterie débranchée.
Attendez environ 3 minutes, après le changement, pour rebrancher la batterie.
Vérifi ez le bon fonctionnement des feux après chaque intervention.
Lavage haute-pression
En utilisant ce type
de lavage
sur des salissures persistantes,
n'insistez pas sur les projecteurs,
les feux et leur contour pour éviter
de détériorer leur vernis et leur joint
d'étanchéité.

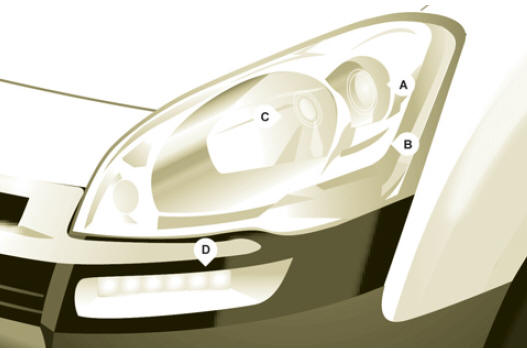

Types de lampes
Différents types de lampes sont installés sur votre véhicule. Pour les retirer :
Type A
Lampe totalement en verre : tirez doucement car elle est montée par pression.
Type B
Lampe à baïonnette : appuyez sur la lampe puis tournez-la dans le sens contraire des aiguilles d'une montre.
Type C
Lampe halogène : dégagez le ressort de blocage de son logement.
Type D
Diode électroluminescente (led): pour le remplacement des feux diurnes, consultez le réseau CITROËN ou un atelier qualifi é.
