Clignotants
Gauche : vers le bas
en passant le point de
résistance.
Droit : vers le haut en passant le point de résistance.
Fonction "autoroute"
Donner une impulsion vers le haut ou vers le bas de la commande fera clignoter trois fois l'indicateur de direction correspondant.

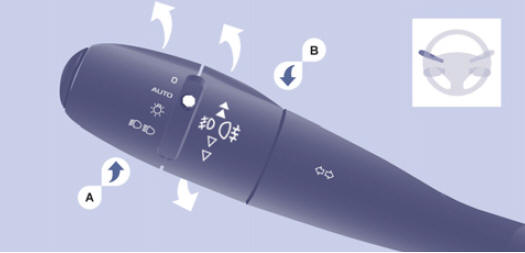

Commande d'éclairage
Feux avant et arrière
La sélection s'effectue par rotation de la bague A .
La vérifi cation par
les témoins au
combiné est traitée en rubrique 2,
partie "poste de conduite".
Feux éteints
Feux avec allumage
automatique
Feux de position
Feux de croisement
(vert)
Feux de route (bleu)
Inversion feux de croisement / feux de route
Tirez le commutateur à fond vers vous.
Oubli des feux
A la coupure du contact, tous les feux s'éteignent sauf les feux de croisement en cas d'éclairage d'accompagnement automatique activé.
Pour activer la commande d'éclairage, tournez la bague A en position "0" feux éteints puis à la sélection de votre choix.
A l'ouverture de la porte conducteur, si des feux sont allumés, un signal sonore retentit.
Sans intervention de l'usager dans les trente minutes, afi n de ne pas décharger la batterie, le mode économie se déclenche (voir rubrique 7, partie "batterie"). Les fonctions sont mises en veille et le témoin batterie clignote.
Les feux de position ne sont pas concernés par le mode économie.
Projecteurs antibrouillard avant et feux antibrouillard arrière
La sélection s'effectue par rotation de la bague à impulsion b vers l'avant pour allumer et vers l'arrière pour éteindre. L'état est visualisé par le témoin du combiné.
Ils fonctionnent avec les feux de position et de croisement.
Projecteurs
antibrouillard
avant (vert, 1ère rotation de la
bague vers l'avant).
Feux
antibrouillard arrière
(ambre, 2ème rotation de la
bague vers l'avant).
Pour éteindre les feux antibrouillard arrière et les projecteurs antibrouillard avant, tournez la bague deux fois de suite vers l'arrière.
Par temps clair ou de pluie, de jour comme de nuit, les feux antibrouillard arrière allumés sont éblouissants et interdits.
N'oubliez pas de les
éteindre dès
qu'ils ne sont plus nécessaires.
L'allumage automatique des feux éteint les feux antibrouillard arrière, mais les projecteurs antibrouillard avant restent allumés.
Feux diurnes à led
Au démarrage du véhicule, de jour, les feux diurnes s'allument automatiquement.
A l'allumage manuel ou automatique des feux de position, de croisement ou de route, les feux diurnes s'éteignent.
Programmation
Pour les pays où la réglementation n'impose pas l'allumage des feux de jour, vous pouvez activer ou neutraliser la fonction en passant par le menu de confi guration.
Allumage automatique des feux
Les feux de position
et de croisement
s'allument
automatiquement en
cas de faible luminosité
ainsi qu'en cas de fonctionnement des
essuie-vitres. Ils s'éteignent dès que la
luminosité est redevenue suffi sante ou
que les essuie-vitres sont arrêtés.
Cette fonction n'est pas compatible avec les feux diurnes.
Par temps de
brouillard ou de
neige, le capteur de luminosité
peut détecter une lumière
suffi sante. Par conséquent, les feux
ne s'allumeront pas automatiquement.
Si nécessaire, vous devez allumer manuellement les feux de croisement.
Ne masquez pas le
capteur de
luminosité situé sur le pare-brise,
derrière le rétroviseur. Il sert à
l'allumage automatique des feux et à
l'essuyage automatique.
Activation
Tournez la bague sur la position auto .
La fonction activée est accompagnée d'un message sur l'écran.
Neutralisation
Tournez la bague soit vers l'avant, soit vers l'arrière. La fonction neutralisée est accompagnée d'un message sur l'écran.
La fonction est neutralisée temporairement quand vous utilisez la commande manuelle d'éclairage.
En cas de
dysfonctionnement du
capteur de luminosité , les
feux s'allument accompagnés
du témoin de service, d'un
signal sonore et d'un message sur
l'écran.
Consultez le réseau CITROËN ou un atelier qualifi é.
Éclairage d'accompagnement (follow me home)
Le maintien temporaire de l'allumage des feux de croisement, contact coupé, facilite la sortie du conducteur en cas de faible luminosité.
Fonctionnement manuel
L'éclairage d'accompagnement s'arrête automatiquement au bout d'un temps donné.
Fonctionnement automatique
Activez la fonction
en passant
par le menu "confi g vehic".
Se reporter à la
rubrique 9 dans la
partie "arborescence écran".

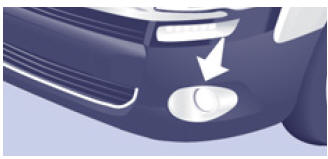

Éclairage statique d'intersection
En feux de croisement ou en feux de route, cette fonction permet au faisceau du projecteur antibrouillard avant d'éclairer l'intérieur du virage, lorsque la vitesse du véhicule est inférieure à 40 km/h (conduite urbaine, route sinueuse, intersections, manoeuvres de parking...).
Mise en marche
Cette fonction se déclenche :
Arrêt
Cette fonction est inactive :
Programmation
L'activation ou la neutralisation de la fonction se fait par le menu de confi guration du véhicule.
Par défaut, cette fonction est activée.
