Revue technique Citroen Berlingo et Peugeot Partner: Aile arrière assemblée
(version 4 portes)
Remplacement
Important : Toutes les surfaces décapées
doivent être protégées par le procédé de
rezingage éiectrolytique homologué (C8).
Opérations complémentaires
- hayon (suivant équipement),
- porte battante arrière (suivant équipement),
- porte latérale,
- pare-chocs AR,
- feu AR,
- joint d'entrée de porte (partiel),
- réservoir à carburant,
- crochet de sécurité de trappe à carburant,
- goulotte de remplissage du réservoir à
carburant,
- banquette AR,
- rails de porte latérale coulissante (suivant
équipement),
- gâche de porte (porte latérale coulissante).
- pied d'entrée (porte latérale coulissante),
- ceinture de sécurité AR,
- vitre latérale (suivant équipement),
- tapis de coffre (partiel),
- habillage intérieur de doublure d'aile AR.

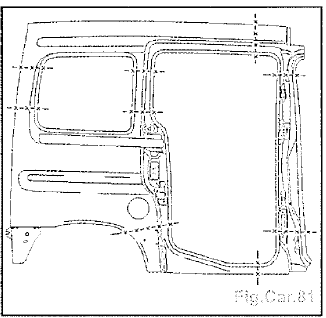

Solutions de coupes (Fig.Car.81)

Préparation pièce neuve

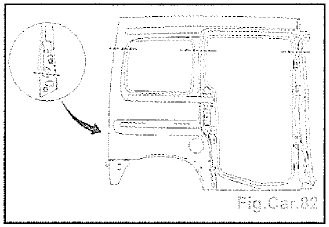

- Tracer puis découper à l'aide d'une scie
(Fig.Car.82).

- Préparation des bords d'accostage et
protection par un apprêt soudable.
Dégrafage

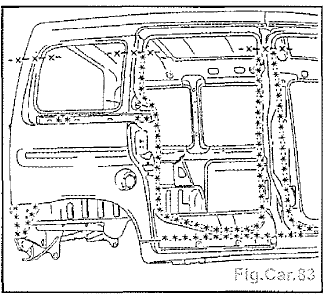

- Tracer puis découper à l'aide d'une scie
(Fig.Car.83).
- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm.

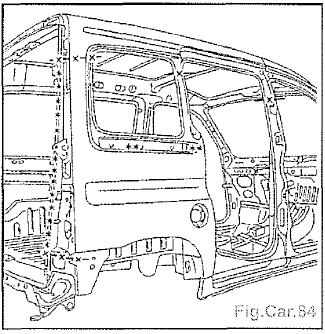

- Tracer puis découper à l'aide d'une scie
(Fig.Car.84).
- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm.


- Couper le cordon de caiage entre l'aile
AR assemblée et le passage de roue.
- Déposer l'aile AR partielle.
Préparation

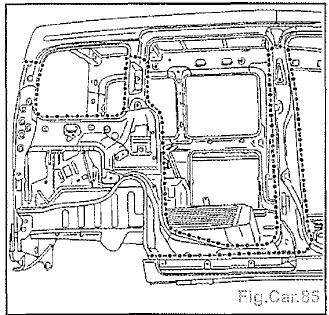

- Redresser les bords d'accostage et les
protéger par un apprêt soudable (Fig.
Car.85).

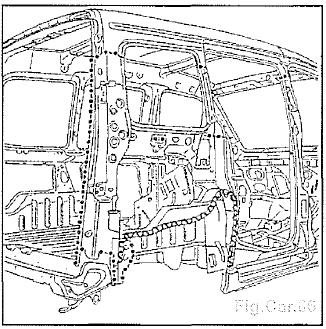

- Redresser les bords d'accostage et les
protéger par un apprêt soudable (Fig,
Car.86).
- Appliquer un cordon de calage référence
"A2" sur le passage de roue.
Ajustage
- Poser les éléments suivants:
- aile AR assemblée,
- porte latérale coulissante.

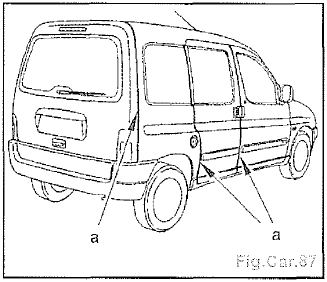

- Fermer les portes et le hayon pour contrôler
les jeux en a (voir le chapitre "Eléments
amovibles") (Fig.Car.87).
- Tracer les coupes.
- Ouvrir les portes et le hayon.


- Déposer les éléments suivants :
- porte latérale coulissante,
- aile AR assemblée.
- Retoucher les coupes (coupes définitives).
- Redresser les bords d'accostage et les
protéger par un apprêt soudable.
Soudage
- Appliquer un cordon de calage référence
"A2" sur le passage de roue.
- Poser l'aile arrière partielle.
- Souder par points électriques (Fig.Car.
83/84).
- Souder par points bouchons MAG (Fig
Car.83/84).
- Souder par cordon MAG (Fïg.Car.83/84).
- Meuler les points de soudure MAG (Fig.
Car.83/84).
Etanchéité
- du mastic d'étanchéité,
- du mastic à lisser au pinceau.
Protection
- Pulvériser de la cire fluide et appliquer
une couche d'antigravilion.
Remplacement
Important : Toutes les surfaces décapées
doivent être protégées par îe procédé de
rezingage électrolytique homologué ...
