Revue technique Citroen Berlingo et Peugeot Partner: Éléments amovibles

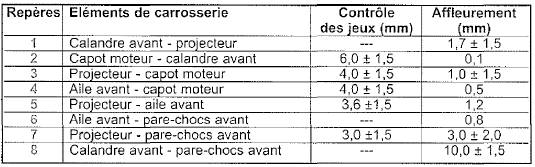

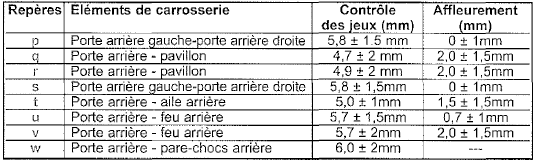

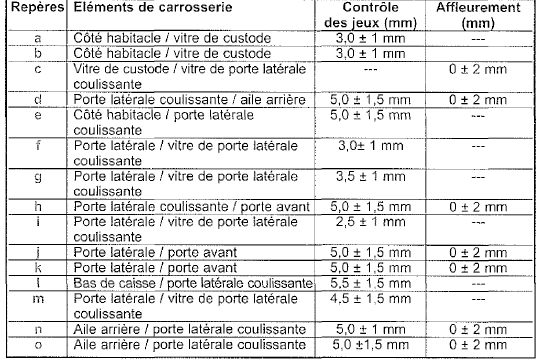

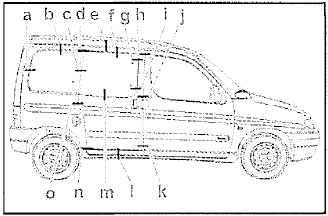

Jeux et affleurements

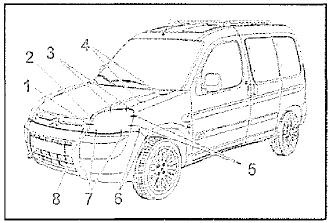

Partie avant

Partie latérale

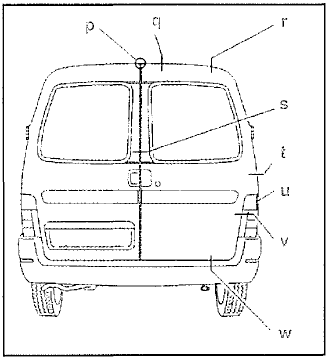

Partie arrière

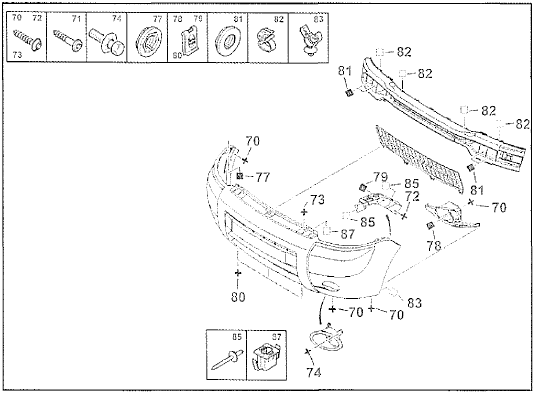

Bouclier avant

Dépose

•  Déposer :

•  le pare-boue AV,
•  la calandre.

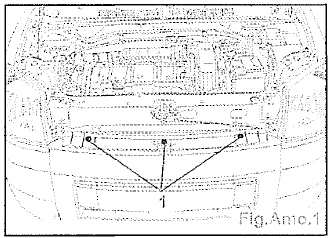

•  Déposer les vis (1) (Fîg.Amo.1).

Bouclier avant

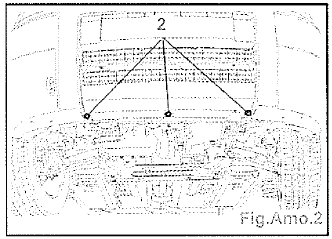

• Déposer les vis (2) (Fig.Amo.2).

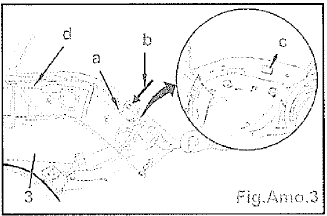

• Exercer une légère traction sur la partie latéraie du pare-chocs (3) (Fig.Amo.3).

• Pousser (suivant flèche b) sur le verrouillage en (a) au travers de la lumière (c).
•  Maintenir une légère traction latérale sur le pare-chocs.
•  Pousser énergiquement le pare-chocs vers l'avant pour libérer ie clippage (d).
•  Procéder de la même manière pour l'autre côté.
•  Déposer le pare-chocs (3) .

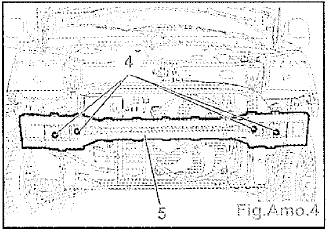

•  Déposer (Fig.Amo.4) :

•  les vis (4),
•  l'absorbeur de oare-chocs (5).

Repose

•  La repose s'effectue dans l'ordre inverse de la dépose.

Calandre

Dépose

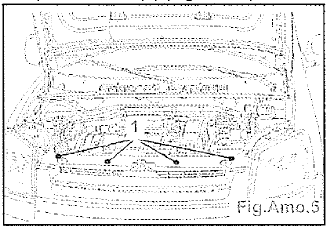

•  Déposer les vis (1 ) (Fig.Amo.5).

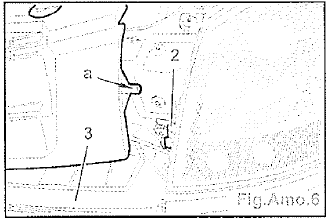

• Déclipper l'ergot en (a) du support (2) (de chaque côté) (Fig.Amo.6).
•  Déposer la calandre (3).

Repose

•  La repose s'effectue dans l'ordre inverse de la dépose.

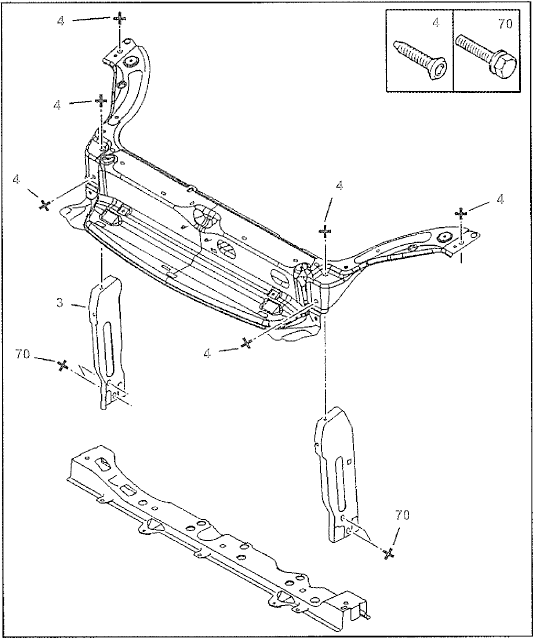

Face avant

Dépose

•  Déposer :

•  la calandre,
•  le bouclier AV,
•  les projecteurs.

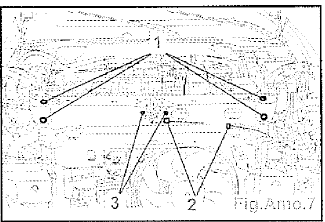

•  Déposer (Fig.Amo.7) :

•  les clips (2),
•  les vis (3),
• la serrure de capot moteur,
• les vis (1)

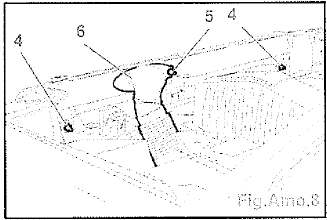

• Déposer (Fig.Amo.8) :

•  les vis (4),
•  la vis (5),
•  le raccord d'alimentation d'air (6),
•  la façade avant.

Repose

•  La repose s'effectue dans l'ordre inverse de la dépose.

Face avant

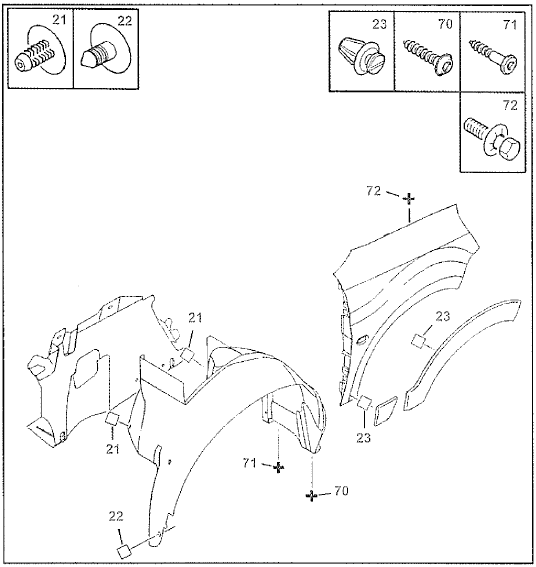

Aile avant

Dépose

• Déposer :

•  l'écran pare-boue AV,
•  !a calandre,
•  le bouclier AV,
•  les projecteurs.

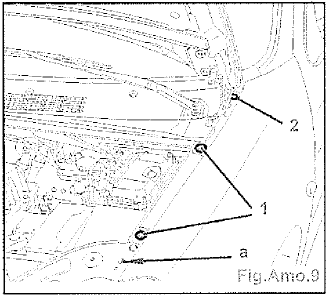

•  Déposer les vis (1) (Fig.Amo.9).

• Desserrer partiellement les vis de fixation sur caisse du compas de capot moteur,
•  Soulever l'ensemble capot-compas de capot moteur jusqu'en butée.
•  Déposer la vis (2).
•  Soulever légèrement la façade avant.
•  Dégager l'aiie de l'indexage de façade AV (en a).

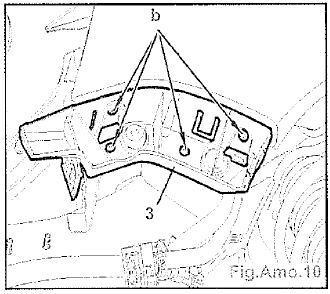

•  Percer les rivets (b) avec un foret Ø 5 mm (Fig.Amo.10).

• Déposer le support (3).

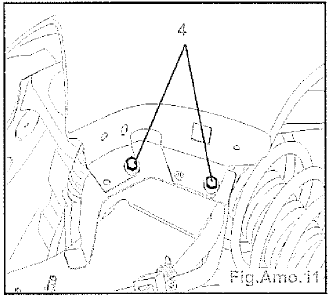

•  Déposer les vis (4) (Fig.Amo.11).

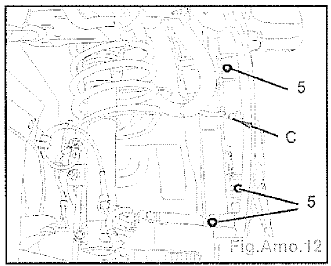

• Déconnecter (en C) (Fig.Amo.12).
•  Déposer :

•  les vis (5),
•  l'aile AV.

Aile avant

Repose

•  La repose s'effectue dans i'ordre inverse de la dépose.
•  Régler les jeux et affleurements.

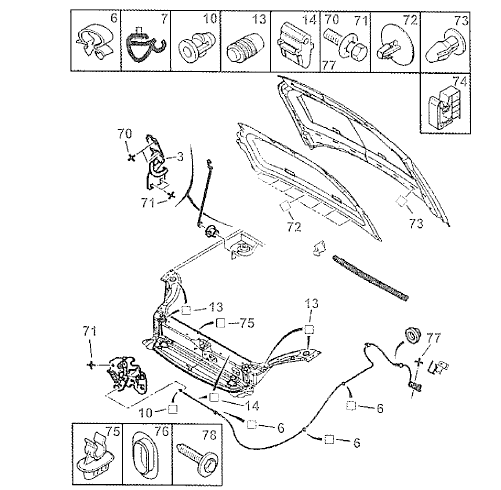

Capot moteur

Dépose

Capot moteur

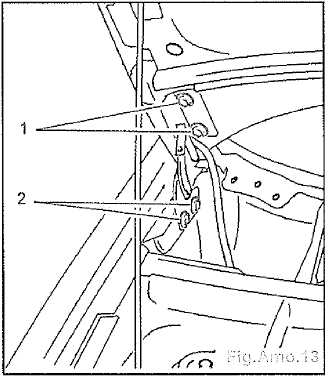

• Déposer {de chaque côté) (Fig.Amo.13) :

•  les vis (1) (capot seul),
•  les vis (2) (capot avec bras d'articulation).

Repose

•  La repose s'effectue dans l'ordre inverse de la dépose.
•  Régler les jeux et affleurements.

Porte avant

Dépose

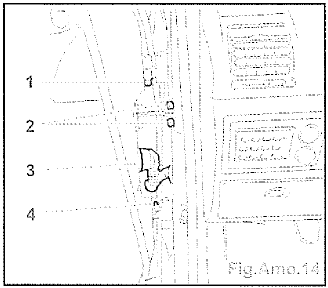

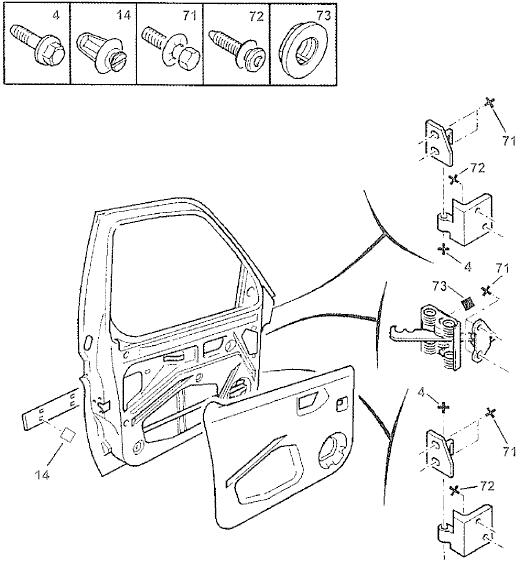

•  Dévisser le connecteur (3) (Fig.Amo.14).
•  Déposer :

•  les vis (2),
•  le tirant de porte,
•  les axes de charnières (axes vissés) (1), (4),
•  la porte AV.

Repose

•  La repose s'effectue dans l'ordre inverse de la dépose.

Porte avant

• Contrôler et régler les jeux et affleurements si nécessaires.

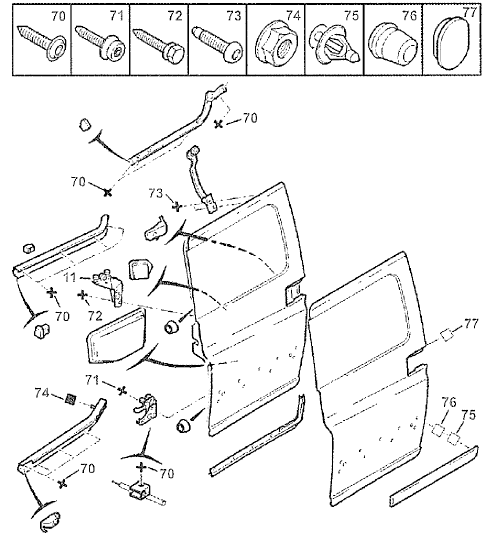

Ports latérale coulissante

Forte latérale coulissante

Dépose

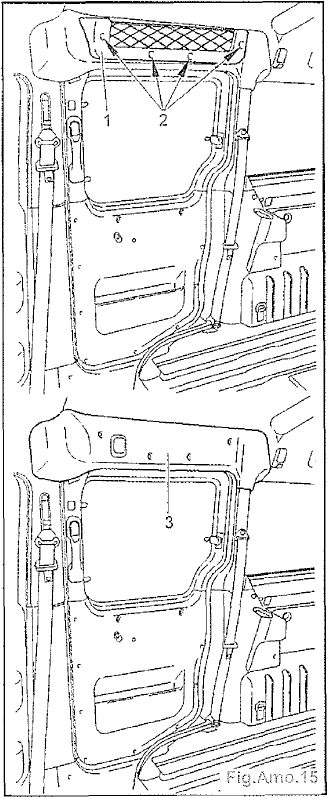

•  Déposer (Fig.Amo.15) :

•  les vis (2),
•  le panier filet (1),
•  le garnissage (3) du rail supérieur.

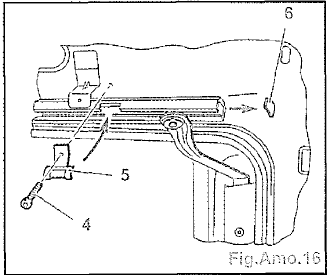

• Déposer (Fig.Amo.16) :

•  la vis (4),
•  la butée de chariot supérieur (5),
•  l'embout de rail supérieur (6).

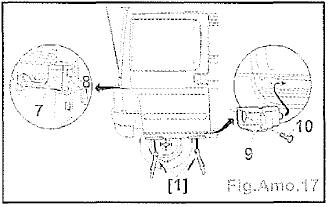

• Caler ia porte latérale coulissante à l'aide de l'outil [1] (Fig.Amo.17).
• Déposer :

•  la vis (10),
•  la butée de chariot inférieur (9),
• les vis (8),
• le chariot central (7).

• Dégager :

•  l'ensemble chariot supérieur,
•  l'ensemble chariot inférieur.

Nota : Deux personnes sont nécessaires pour effectuer l'opération suivante.

•  Déposer la porte latérale coulissante.

Repose

•  La repose s'effectue dans l'ordre inverse de la dépose.
•  Effectuer un essai de fonctionnement.
•  Contrôler le jeu de fonctionnement.
•  Couples de serrage :

•  serrer ia vis (4) à 0,5 + 0,1 daN.m,
•  serrer ia vis (10) à 0,8 +- 0,2 daN.m,
•  serrer ies vis (8) à 2,0 +- 0,5 daN.m.

Hayon

Dépose

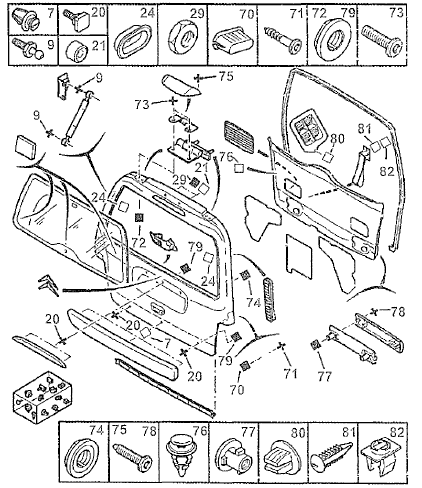

•  Déshabiller partiellement le hayon.
•  Déposer :

•  la garniture supérieure,
•  la garniture inférieure,
•  le 3 feu stop,
• les caches extérieurs,
•  la feuille d'étanchéité,
•  les éclaireurs plaque de police,
•  la fixation , 1 vis d'éclaireur de plafonnier.

•  Débrancher le tuyau de lave-glace.
•  Déconnecter :

•  le moteur d'essuie-vitre,
•  le 36mo feu stop,
•  les éclaireurs plaque de police,
•  l'éclaireur de plafonnier,
•  le verrouillage électrique (suivant équipement).

•  Dégager les faisceaux électriques.
•  Maintenir le volet ouvert à l'aide d'un support.

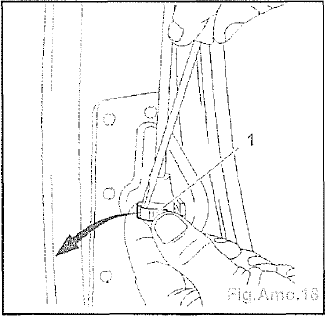

•  Déposer les agrafes (1 ) (de chaque côté) (Fig.Amo.18).

• Deboiter la rotule des équilibreurs de hayon.
•  Déboîter ies équilibreurs (de chaque côté).

Nota : Opération nécessitant deux opérateurs.

Hayon

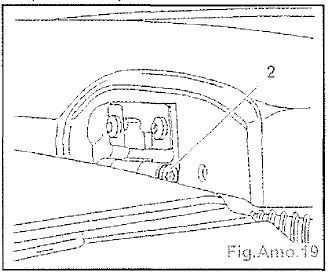

• Dévisser et déposer les axes de charnières (2) (Fig.Amo.19).
• Déposer le hayon.

Repose

•  La repose s'effectue dans l'ordre inverse de la dépose.
•  Couple de serrage de l'axe des charnières : 2,2 daN.m.
•  Impératif :

•  reposer une nouvelle feuille d'étanchéité qui devra être montée sans pli et sans déchirure,
•  ces préconisations sont indispensables pour éviter d'éventuelles entrées d'eau, poussières ou bruits.

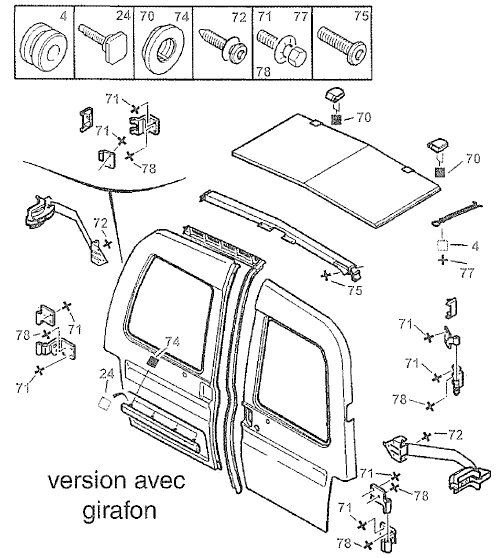

Porte battante

Dépose

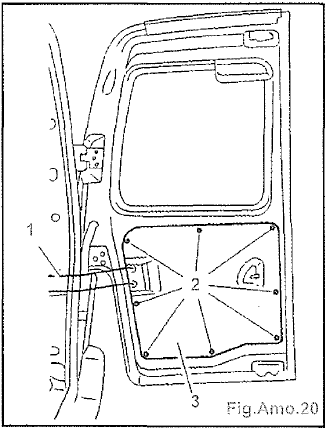

•  Décrocher l'arrêt de porte (1 ) de la caisse (Fig.Amo.20).

• Déposer ies pions (2) à l'aide d'une pince spéciale.
• Déposer ie panneau (3).
• Débrancher:

•  le tuyau de lave-giace (4) (Fig.Amo.21),
•  les connecteurs (5) (suivant équipement).

• Dégrafer le faisceau (6).
• Débrancher les connecteurs (7) (suivant équipement).
• Déposer:

•  le faisceau (8) (partiellement) (Fig.Amo.

  22),

Porte battante

Girafon

Dépose

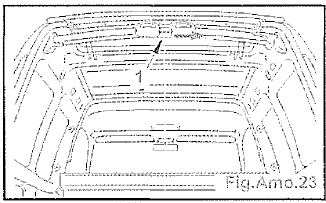

•  Ouvrir le girafon, commande d'ouverture suivant les flèches (1) (Fig.Amo.23).

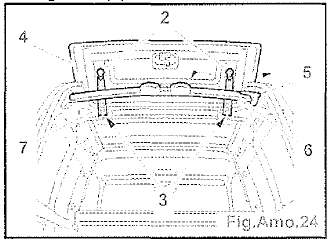

• Déposer (Fig.Amo.24) :

•  les vis (2),
•  les écrous (3),
•  le girafon (4).

• Soulever la poignée (5).
• Soulever, basculer la traverse mobile (6) vers l'arrière.
• Comprimer, déposer les tirants (7).

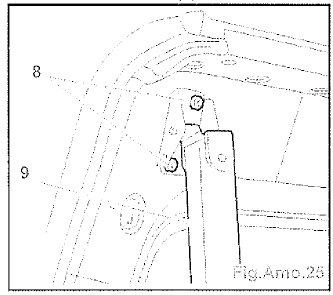

• Déposer (Fig.Amo.25) :

•  les vis (8),
•  la traverse mobile (9).

Repose

•  La repose s'effectue dans l'ordre inverse de !a dépose.

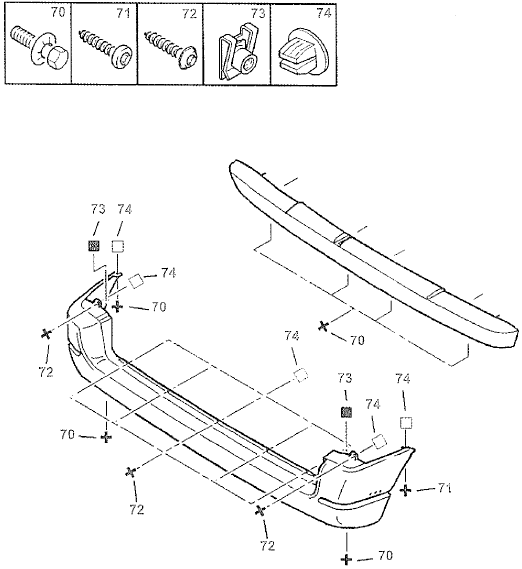

Bouclier arrière

Dépose

•  Déposer :

•  les feux arrière
•  les pare-boue AR

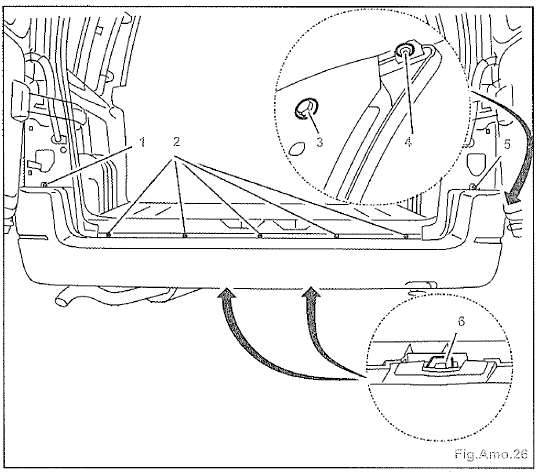

•  Déposer (Fig.Amo.26) :

•  tes vis (3 et 4) (dans passage de roue de chaque côté),
•  les vis (1 et 5),
•  les vis (2).

•  Dégrafer les agrafes (6).
•  Déposer l'enveloppe extérieure de parechocs.

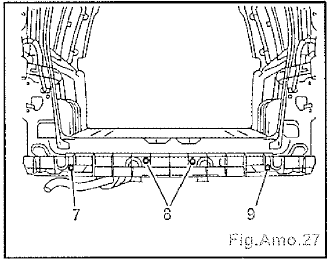

•  Déposer (Fig.Amo.27) :

•  les vis (7, 8 et 9),
•  l'absorbeur de pare-chocs.

Repose

•  La repose s'effectue dans l'ordre inverse de la dépose.

Bouclier arrière
