Revue technique Citroen Berlingo et Peugeot Partner: Composition la carrosserie

Revue technique Citroen Berlingo et Peugeot Partner / Carrosserie / Composition la carrosserie

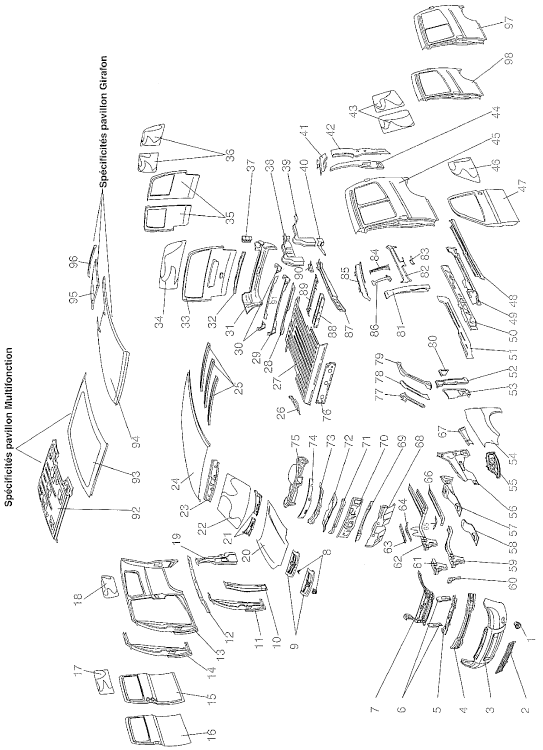

Nomenclature

Nomenclature

  1. anti-brouillard AV
  2. grille de bouclier AV
  3. bouclier AV
  4. armature de bouclier AV
  5. traverse inf. de façade AV
  6. appuis de façade AV
  7. traverse sup. de façade AV
  8. logo de la marque
  9. calandre
  10. renfort de pied milieu
  11. pied milieu (version tôlée)
  12. renfort de haut de caisse
  13. panneau latéral AR (version avec porte)
  14. pied milieu
  15. porte coulissante
  16. panneau de porte coulissante
  17. vitre de porte coulissante
  18. vitre de custode
  19. renfort de pied AR
  20. capot moteur
  21. grille d'auvent
  22. pare-brise
  23. traverse AV de pavillon
  24. pavillon
  25. traverses de pavillon
  26. renfort AV de longeron AR
  27. plancher AR
  28. doublure de jupe AR
  29. jupe AR assemblée
  30. embouts de jupe AR
  31. bouclier AR
  32. bandeau de hayon
  33. hayon AR
  34. lunette AR
  35. portes AR battantes
  36. vitres de portes AR battantes
  37. feux AR
  38. passage de roue AR
  39. passage de roue AR partie ext.
  40. tôle de jonction
  41. gousset sup. de coin AR (version avec hayon)
  42. coin AR
  43. vitres latérales
  44. renfort de coin AR
  45. panneau latéral AR (version sans porte)
  46. vitre de porte AV
  47. porte AV
  48. bas de caisse
  49. âme de bas de caisse
  50. renfort de bas de caisse
  51. doublure int. De bas de caisse
  52. pied AV
  53. doublure de pied AV
  54. aile AV
  55. optique AV
  56. joue d'aile AV
  57. passage de roue AV
  58. passage de roue AV partie AV
  59. logeron AV partie AV
  60. demi façade AV
  61. embout de longeron AV
  62. longeron AV
  63. renfort de longeron AV
  64. semelle de longeron AV
  65. semelle de iongeron AV
  66. logeron AV partie AR
  67. renfort de joue d'aile AV
  68. tablier partie inf.
  69. traverse inf. de tabiier
  70. tabiier partie sup.
  71. traverse sup. de tablier
  72. tôle d'auvent
  73. tôle d'auvent partie sup.
  74. traverse inf. de baie de pare-brise
  75. planche de bord
  76. traverse AV de plancher AR
  77. renfort de montant de baie de pare-brise
  78. doublure de montant de baie de pare-brise
  79. montant de baie de pare-brise
  80.  renfort de pied AV
  81.  renfort de pied milieu
  82. ,83 raidisseur de panneau latéral AR
  83. raidisseur (entre les deux vitres)
  84.  renfort de haut de caisse
  85. doublure de raidisseur
  86. longeron AR
  87. traverse centrale de plancher AR
  88. traverse AR de plancher AR
  89. embout de longeron AR
  90. jupe AR partie centrale
  91. pavillon multifonction
  92. cadre de pavillon multifonction
  93. pavillon (version avec Girafon)
  94. volet AR de pavillon (Girafon)
  95. traverse amovible (version avec Girafon)
  96. panneau latéral AR (version tôlée)
  97. panneau latéral AR (version semi-vitrée)
