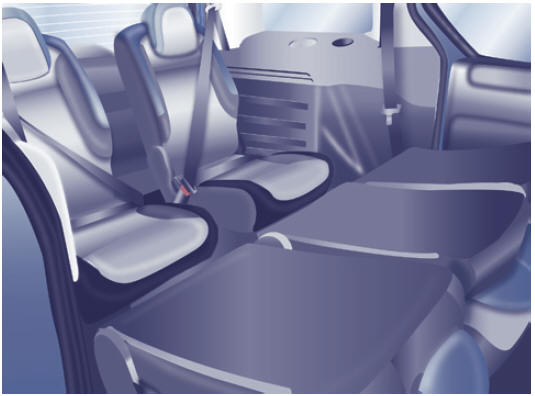

Manuel du conducteur Citroen Berlingo Multispace: Sièges arrière (7 places)
Les sièges de rang 2 et de rang 3 sont
indépendants et modulables.
Chaque siège est déposable et doit
Être reposé à l'emplacement défini,
symbolisé sur son étiquette.

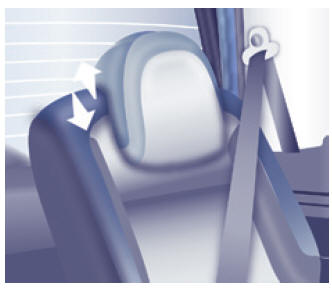

Appuie-tête
Il est de type virgule.
Position haute : appuyez sur la
languette, soulevez-le et remontez-le.
Position basse : poussez sur la
languette et appuyez sur le dessus
pour le dESCendre.
Pour le retirer : mettez-le en position
haute, soulevez puis retirez-le.
Rangez-le à l'intérieur du véhicule en
le fixant.
Pour le replacer : engagez les tiges
de l'appuie-tête dans les orifices en
restant bien dans l'axe du dossier.

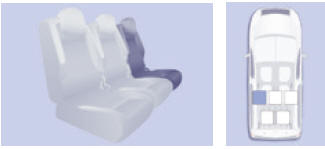

Types de sièges rang 2

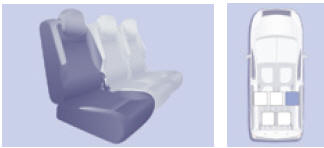

Siège latéral gauche

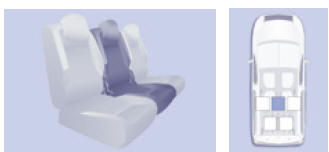

Siège central
Siège latéral droit

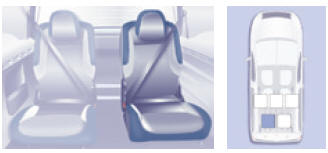

Types de sièges rang 3

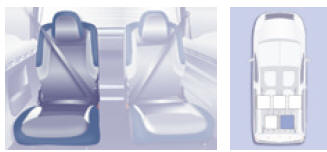

Siège latéral gauche
Siège latéral droit
Modularité du siège rang 2
Incliner le dossier
- Actionnez la commande et réglez
l'inclinaison.

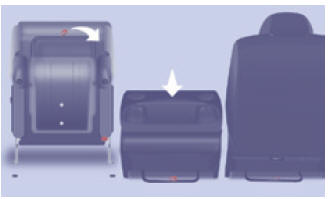

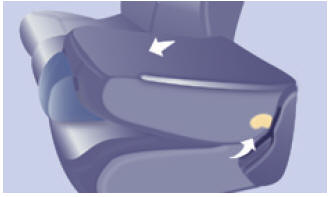

Mettre le siège en position tablette
- Abaissez l'appuie-tête au
maximum.
- Actionnez la commande pour
rabattre le dossier sur l'assise du
siège.
Remettre le dossier en place
- Déverrouillez le dossier en tirant la
commande, puis replacez-le dans
sa position initiale.
Vérifiez le bon ancrage de l'ensemble.

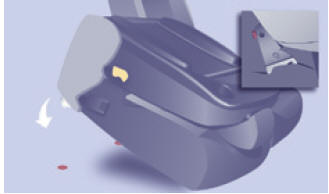

Mettre le siège en position portefeuille
- Passez à la position tablette.
- Tirez la sangle rouge, située
derrière le siège, pour dégager les
pieds du siège de leur ancrage au
plancher.
- Basculez l'ensemble du siège vers
l'avant.

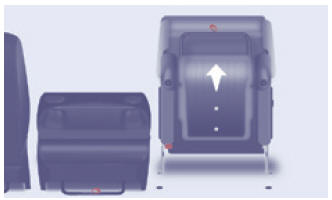

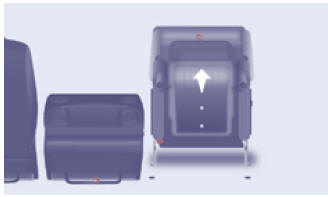

Remettre le siège en place
- Rabattez l'ensemble du siège vers
l'arrière.

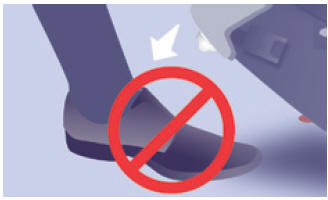

Avant de rabattre le
siège, veillez :
- au rang 3, qu'aucun pied
de passager ne se trouve à
l'emplacement d'un ancrage
du siège au plancher,
- au bon verrouillage du siège
au plancher,
- à la disponibilité de la ceinture
de sécurité pour le passager.
Modularité du siège rang 3

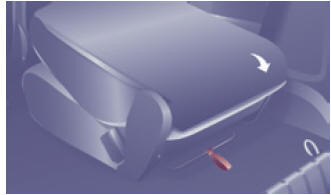

Mettre le dossier en position tablette
- Abaissez l'appuie-tête au
maximum.
- Actionnez la commande pour
rabattre le dossier sur l'assise du
siège.
Remettre le dossier en place
- Déverrouillez le dossier en tirant la
commande, puis replacez-le dans
sa position initiale.
Vérifiez le bon ancrage de l'ensemble.

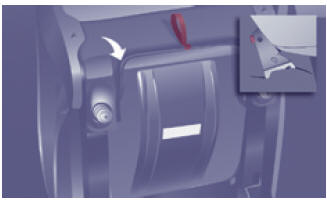

Mettre le siège en position portefeuille
- Passez à la position tablette.
- Soulevez le palonnier équipé d'une
sangle rouge, situé derrière le
siège, pour dégager les pieds du
siège de leur ancrage au plancher.
- Basculez l'ensemble du siège vers
l'avant.
Remettre le siège en place
- Poussez la commande rouge.
- Rabattez l'ensemble du siège vers
l'arrière.
Veillez :
- au bon verrouillage du siège
au plancher,
- à la disponibilité de la ceinture
de sécurité pour le passager.
Monter, dESCendre à partir du rang 3
Entrer
- Placez le siège de rang 2 en
position tablette.
- Basculez-le en position portefeuille,
afin de libérer le passage.
Avant de le rabattre,
vérifiez qu'en
rang 3, les pieds du passager
n'obstruent pas les points
d'ancrage du siège de rang 2.

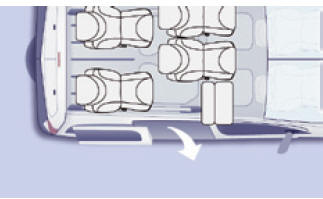

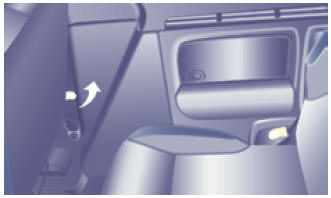

Sortir
- Abaissez l'appuie-tête au
maximum.

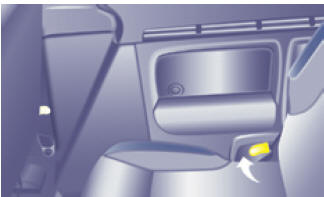

- Actionnez la commande jaune,
située au dos du dossier de rang 2.

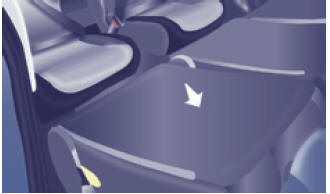

- Rabattez le dossier en position
tablette.
- Tirez la sangle rouge pour mettre le
siège en position portefeuille.
- Basculez l'ensemble vers l'avant.
- Sortez par la porte latérale.

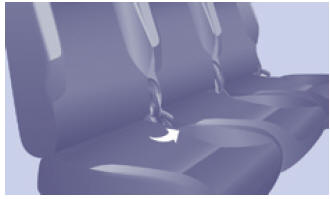

Veillez au bon
placement de la
ceinture centrale rangée dans son
renfoncement dans le garnissage
du pavillon.
Manipulation du siège rang 2
Déposer le siège
- Sic'est nécessaire, avancez les
sièges avant.
- Baissez l'appuie-tête.
- Mettez le siège en position
portefeuille.
- Basculez l'ensemble vers l'avant
puis soulevez-le.

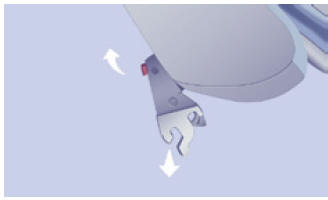

Reposer le siège
L'étiquette du siège vous renseigne sur
son emplacement à respecter.

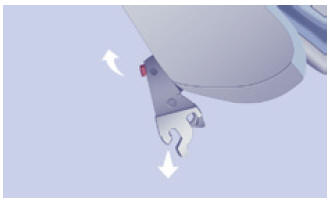

- Placez les crochets des pieds
avant entre les deux barres.
- Rabattez le siège vers l'arrière pour
fixer les points d'ancrage arrière.
- Actionnez la commande pour
relever le dossier en position
initiale.
- Remontez l'appuie-tête.

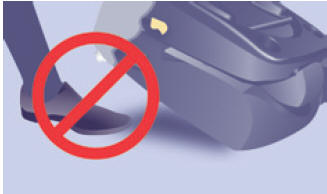

Veillez qu'aucun
objet ou pieds,
d'un passager assis à l'arrière,
n'obstruent les alvéoles d'ancrage
et n'empêchent le verrouillage
correct de l'ensemble.
Manipulation du siège rang 3

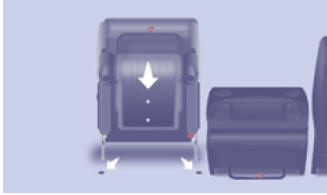

Déposer le siège
- Baissez l'appuie-tête.
- Mettez le siège en position
portefeuille.
- Basculez l'ensemble vers l'avant.
- Saisissez de chaque côté les
montants du siège replié, en
l'inclinant légèrement vers l'avant et
soulevez-le.

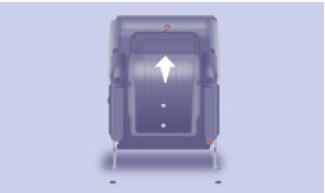

Reposer le siège
L'étiquette du siège vous renseigne sur
son emplacement à respecter.
- Placez les crochets des pieds
avant entre les deux barres.
- Veillez qu'aucun objet ou pieds
n'obstruent les alvéoles d'ancrage
arrière et que la ceinture de
sécurité soit bien positionnée et
disponible.
- Rabattez le siège vers l'arrière pour
fixer ses pieds d'ancrage arrière.
- Actionnez la commande pour
relever le dossier en position
initiale.
- Remontez l'appuie-tête.
Du bon usage
Ne déposez pas d'objets durs ou
lourds sur les dossiers formant une
tablette, ils pourraient devenir des
projectiles dangereux en cas de
freinage brusque ou de choc.
Suite aux diverses manipulations :
- ne pas déposer un appuie-tête
sans le ranger ; le fixer à un
support dans le véhicule,
- vérifier que les ceintures
de sécurité restent toujours
accessibles et faciles à boucler par
le passager,
- un passager ne doit pas s'installer
sans ajuster et boucler sa ceinture
de sécurité,
- un passager assis en rang 3
doit veiller à ne pas obstruer les
alvéoles d'ancrage du siège de
rang 2,
- un passager assis en rang 3 ne
doit pas avoir devant lui les sièges
du rang 2 en position portefeuille,
ceci afin d'éviter tout risque de
basculement involontaire du siège
pouvant le blesser.
Les trois sièges arrière indépendants
sont équipés d'appuie-tête virgules.
Le dossier du siège central, rabattu sur
l'assise, dispose d'une coq ...
Aménagements 5 places
Aménagements 7 places
Les différentes
manipulations
doivent être effectuées à
l'arr ...
