Peugeot Partner et ,
Citroen Berlingo.
Peugeot Partner et ,

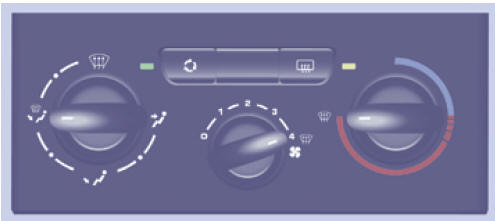

Façade chauffage

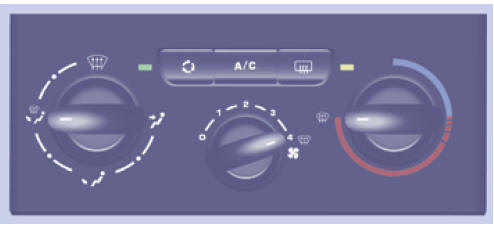

Façade air conditionné
Réglages manuels :
Température
Commande positionnée :
Sur la couleur
bleue,
déclenche de la fraîcheur,
Sur la couleur
rouge, déclenche le réchauffement de l'air ambiant intérieur.
Débit d'air
La force de l'air
pulsé au
niveau des diffuseurs,
varie de 1 au plus fort 4. La
position 0 l'éteint.
Pour atteindre le confort de l'air ambiant, pensez à ajuster cette commande.
Répartition d'air
La répartition de l'arrivée d'air est déterminée par les symboles suivants :
Les aérateurs
latéraux et les
aérateurs centraux,
Les pieds,
Le pare-brise et
les pieds,
Le pare-brise.
La repartition dƒfair
peut
etre modulee en placant la
commande sur les positions
intermediaires, reperees
par "●".
Entrée d'air extérieur
La diode de la
touche est
éteinte. Cette position est à
privilégier.
Recirculation d'air intérieur
La diode de la touche
est
allumée. La recirculation isole
momentanément l'habitacle
des odeurs et des fumées
extérieures.
Utilisée avec le réglage de la force d'air pulsé (de 1 à 4), la recirculation permet d'atteindre plus rapidement le confort d'air ambiant souhaité, aussi bien en réglage chaud que froid.
Cette position ne doit être que temporaire. Votre confort d'air ambiant atteint, retournez à la position entrée d'air extérieur, elle permet le renouvellement de l'air dans l'habitacle et évite l'embuage. C'est l'usage à privilégier
Air conditionné A/C
L'air conditionné n'est opérationnel que moteur tournant.
Une pression sur la
touche
enclenche le fonctionnement
de l'air conditionné, la diode
est allumée. Une nouvelle
pression arrête la fonction et
éteint la diode.
L'air conditionné ne fonctionne pas si le débit d'air est sur 0.
Ventiler
Air conditionné automatique à réglage séparé conducteur et passagerSièges avant
Vous disposez des réglages suivants :
1 - Réglage longitudinal
Soulevez la barre et faites coulisser le
siège vers l'avant ou vers l'arrière.
2 - Réglage de l'inclinaison du dossier
Dos appuyé contre le dossier,
actionnez le levier vers l'a ...
Schèmas èlectriques
Découpage de la fonction
en trois schémas
Un schéma de principe.
Un schéma de câblage.
Un schéma d'implantation.
Constitution des schémas
Schéma de principe :
alimentations (+ et -),
ap ...
Siège enfant à l'avant
"Dos à la route"
Lorsqu'un siège enfant "dos à la
route" est installé en place passager
avant, l'airbag frontal passager doit
être impérativement neutralisé. Sinon,
l'enfant risquerait d'être gravement
blessé ...
