Revue technique Citroen Berlingo et Peugeot Partner: Plancher AR partiel,
panneau AR, doublure
de panneau AR et
longeronnet AR partiel
Remplacement
Important : Toutes les surfaces décapées
doivent être protégées par le procédé de
rezingage éiectrolytique homologué (C8).
Opérations complémentaires
- Remplacement d'aile AR assemblée.
- Dépose - repose :
- roues AR,
- roue de secours,
- panier de roue de secours,
- gâche de porte AR.

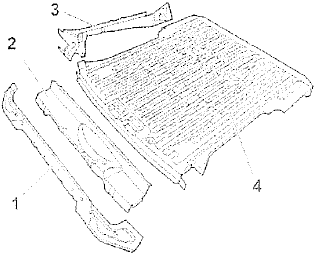

Pièces nécessaires (Fig.Car.88)
- Panneau AR assemblé
- Doublure de panneau AR
- Longeronnet AR assemblé
- Plancher AR assemblé
Découpage

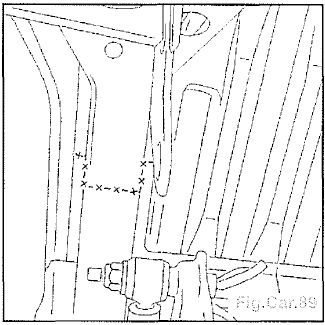

- Découper le longeronnet à l'aide d'une
scie (Fig.Car.89).

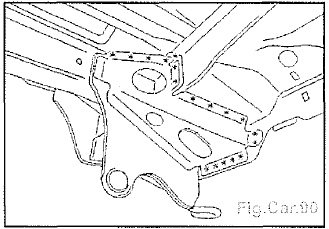

- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm (Fig.
Car.90),

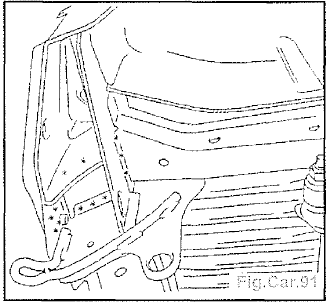

- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm (Fig.
Car.91).

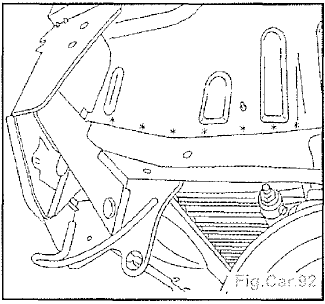

- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm (Fig.
Car.92).

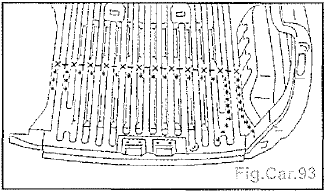

- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm (Fig.
Car.93).
- Decouper le plancher a l'aide d'une scie.

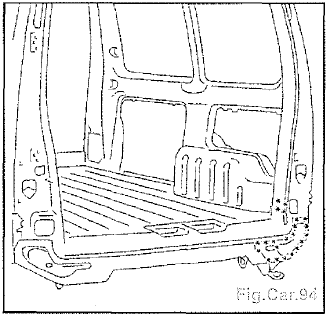

- Dégrafer les points de soudure électrique
à l'aide d'une fraise Ø 8 mm (Fig.
Car.94).
- plancher et longeronnet AR (partiel),
- doublure de panneau arrière.
Préparation

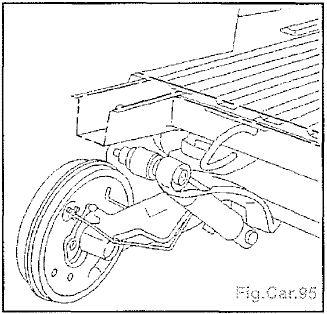

- Préparer les bords d'accostage et les
protéger par un apprêt soudable (référence
C7) (Fig.Car.95).

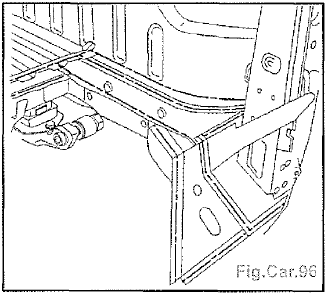

- Préparer ies bords d'accostage et Ses
protéger par un apprêt soudable (référence
C7) (Fig.Car.96).
Préparation pièces neuves

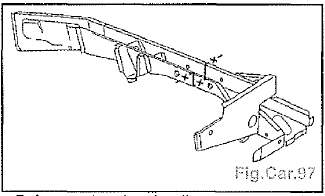

- Tracer puis découper à l'aide d'une scie
(Fig.Car.97).
- Préparer les bords d'accostage et les
protéger par un apprêt soudable (référence
C7).

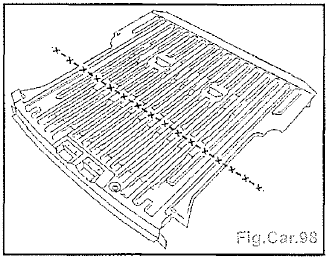

- Tracer puis découper à l'aide d'une scie
(Fig.Car.98).
- Préparer les bonds d'accostage et les protéger
par un apprêt soudable (référence C7).
Soudage

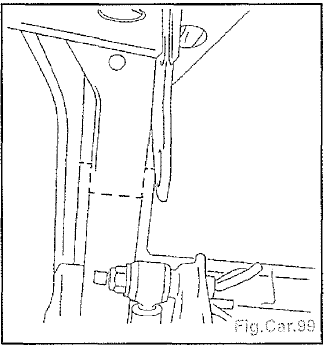

- Poser le longeronnet (Fig.Car.99).
- Souder par cordon MAG.
- Meuler le cordon.

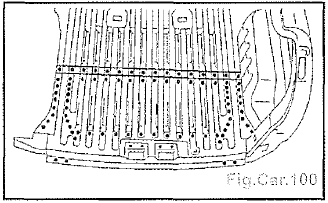

- Poser le plancher AR par recouvrement
(Fig.Car.100).
- Souder par points électriques.
- Souder par points bouchons MAG.
- Poser le panneau AR.
- Poser la doublure de panneau AR.
- Souder par points électriques.
- Souder par points bouchons MAG.

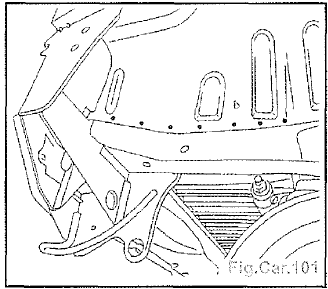

- Souder par points électriques (Fig.Car.101).
- Souder par points bouchons MAG.

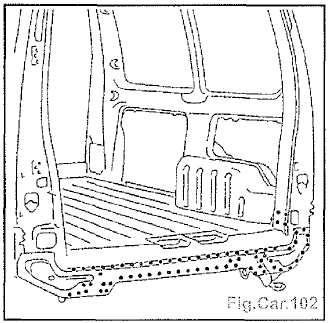

- Souder par points électriques (Fig.Car. 102).
- Souder par points bouchons MAG.
- Souder par points électriques (Fig.Car.103).
- Souder par points bouchons MAG.
- Effectuer l'opération symétrique sur l'autre
longeronnet.

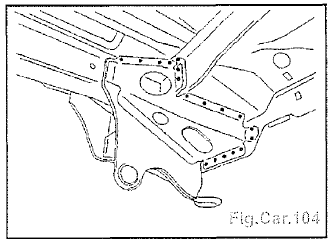

- Souder par points électriques (Fig.Car.104).
- Souder par points bouchons MAG.
- Effectuer l'opération symétrique sur l'autre
longeronnet.
Etanchéité

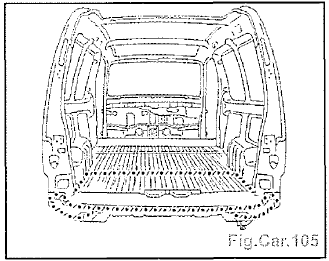

- Appliquer un mastic à lisser au pinceau
(Fig.Car.105).
Protection

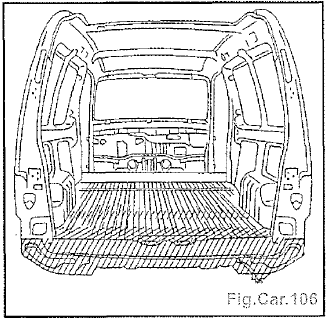

- Pulvériser de la cire fluide (Fig.Car.106)
- Application d'une couche antigravillonnage.
Remplacement
Important : Toutes les surfaces décapées
doivent être protégées par le procédé de
rezingage électrolytique homologué (C8). ...
