Revue technique Citroen Berlingo et Peugeot Partner: Pied de porte battante assemblé partiel

Remplacement

Important : Toutes les surfaces décapées doivent être protégées par ie procédé de rezingage électrolytique homologué (C8).

Opérations complémentaires

•  Remplacement :

•  gouttière d'aile AR,
•  passage de roue AR.

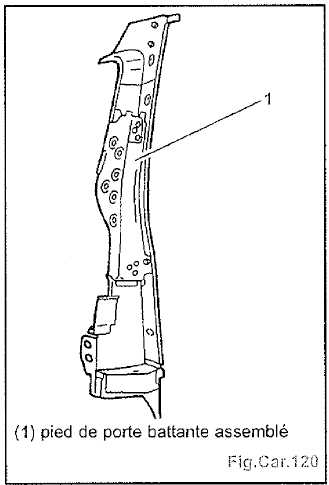

Pièce nécessaire (Fig.Car.120)

Préparation pièce neuve

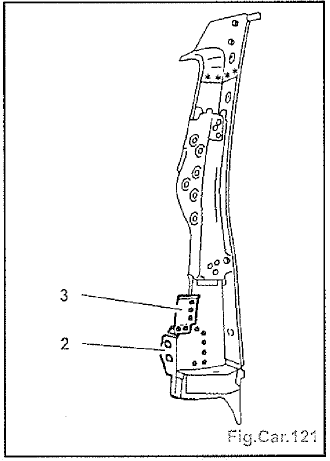

•  Découper par fraisage des points (Fig.

  Car.121).

• Déposer le gousset supérieur de pied de porte AR battante.
• Assembler par points électriques les repères (2 et 3) sur le pied.
•  Préparer les bords d'accostage (protéger par un apprêt soudabie C7.

Découpage

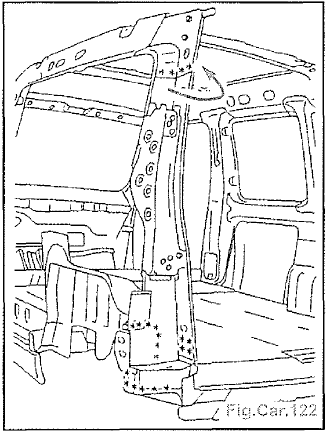

•  Découper par fraisage des points (Fig.Car.122).

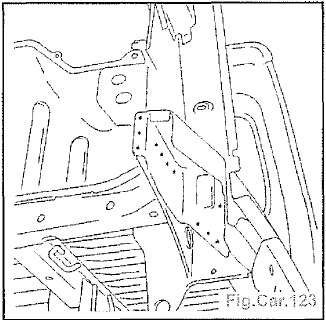

• Découper par fraisage des points (Fig.

  Car. 123).

• Déposer le pied de porte AR battante partiel.

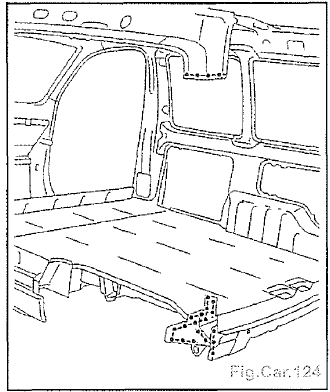

•  Préparer les bords d'accostage (protéger par un apprêt soudabie C7) (Fig.Car.124).

Ajustage

•  Poser :

•  le pied de porte AR battante,
•  le passage de roue AR,
•  la gouttière d'aile AR.

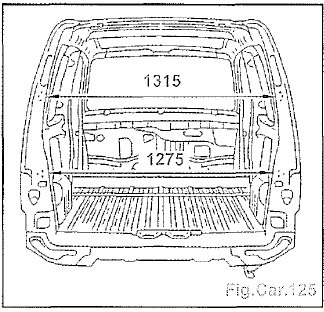

•  Contrôler l'écartement (Fig.Car.125).

• Déposer la gouttière (aile AR).

Soudage

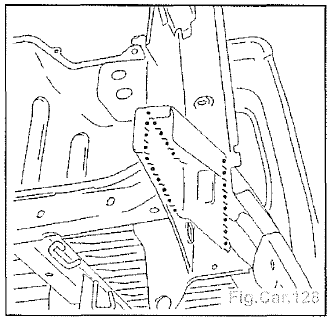

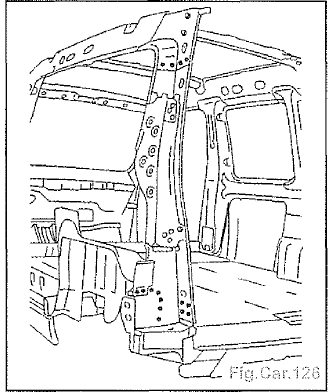

•  Souder par points électriques (avec l'équipement AB1) (Fig.Car.126).

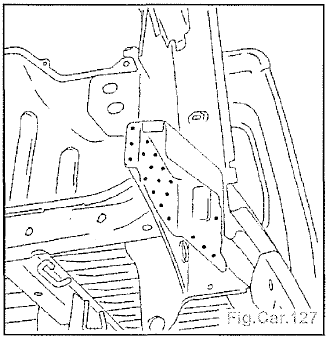

• Souder par points électriques (avec l'équipement AB1) (Fig.Car.127).

Etanchéité

• Appliquer un mastic à iisser au pinceau (A4) (Fig.Car.128).

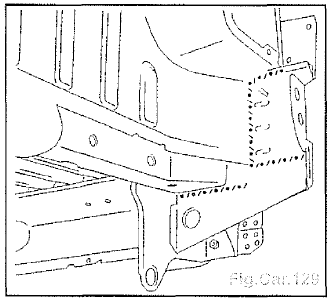

• Appliquer un mastic à lisser au pinceau (A4) (Fig.Car.129).
