Revue technique Citroen Berlingo et Peugeot Partner: Passage de roue ÂR

Remplacement

Important : Toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué (C8).

Opérations complémentaires

•  Remplacement :

•  doublure d'aile AR.

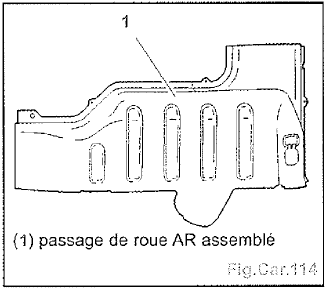

Pièces neuves (Fig.Car.114)

Préparation pièce neuve

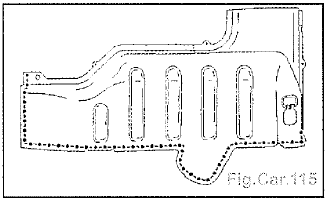

•  Préparer les bords d'accostage et les protéger par un apprêt soudable C7 (Fig.

  Car.115).

Découpage

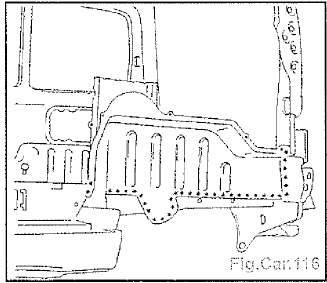

•  Découper par fraisage des points (Fig.

  Car. 116).

• Déposer le passage de roue AR assemblé.

Préparation

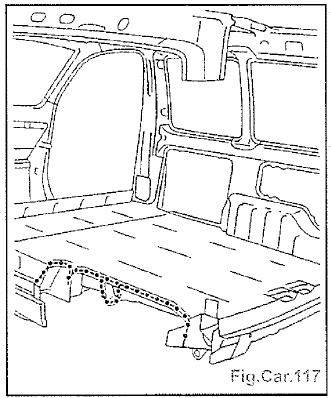

•  Préparer les bords d'accostage et les protéger par un apprêt soudable C7 (Fig.

  Car. 117).

Ajustage

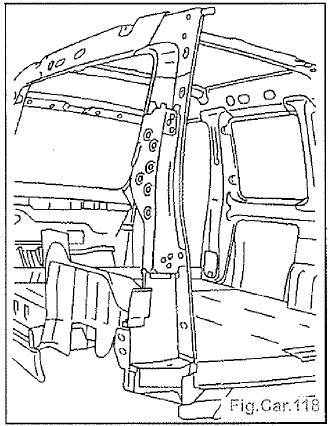

•  Poser (Fig.Car.11S) :

•  le passage de roue AR assembié,
•  le pied de porte AR.

• Contrôler les jeux.

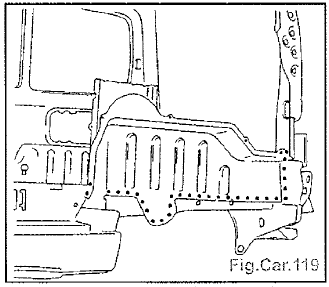

•  Souder par points électriques (avec l'équi pement AB 1) (Fig.Car.119).

Protection

• Après remontage de la partie arrière appliquer une couche d'antigraviilon nage C4.
