Manuel du conducteur Citroen Berlingo Multispace: Montage de l'enjoliveur sur la jante

La valve de la roue doit être centrée par rapport à l'encoche de l'enjoliveur.

Cette position est essentielle pour la bonne mise en place de l'enjoliveur sur la jante tôle. (En cas de mauvais indexage de la valve par rapport à l'encoche, le système anti-rotation sera en butée sur les têtes de vis et risque d'être abimé si l'usager persiste à monter l'enjoliveur dans cette mauvaise position).

•  S'assurer que le bord en peripherie de l'enjoliveur ne se trouve pas enfonce ou dESCendu dans la jante :

•  position du bord enjoliveur conforme.
•  Position du bord enjoliveur non conforme.

•  S'assurer du pré-clippage de toutes les pattes de fixation sauf la dernière (à l'opposé du passage de valve).

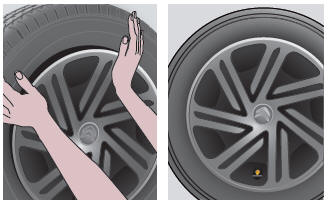

•  Donner un coup sec avec la paume de la main sur la patte opposée à la valve (à l'endroit de la dernière patte de fixation ; toujours dans le sens de clippage).

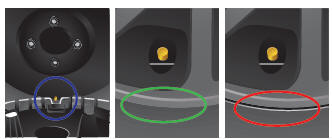

Vérifier la position de la valve de roue par rapport à l'anneau de l'enjoliveur de roue.

Position non conforme de la valve : au dessous de l'anneau.

Déformation du bord de l'enjoliveur au niveau de la valve, à cause du mauvais montage.

Position conforme de la valve : au dessus de l'anneau.

Respecter le mode opératoire de montage de l'enjoliveur, afin d'éviter la cassure de la patte de fixation et la déformation sur la périphérie de l'enjoliveur de roue.
