Manuel du conducteur Citroen Berlingo Multispace: Girafon

Ce volet arrière de pavillon de toit

Ce volet arrière de pavillon de toit n'est compatible qu'avec les portes battantes.

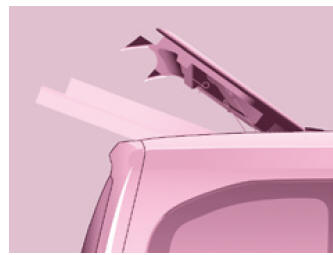

Pour ouvrir le girafon :

Ne roulez jamais sans les béquilles mises en place.

Pour fermer le girafon :

Le verrouillage du girafon permet un bon placage sur le joint et garantit une étanchéité avec une absence de bruit.

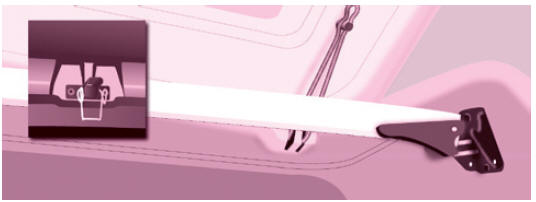

Barre d'appui

Vous disposez d'une barre d'appui pour transporter des charges longues, après ouverture du girafon.

Rabattez la barre d'appui en soulevant le levier.

Accompagnez-la jusqu'au montant de porte.

Maintenez les charges longues à transporter, soulevez-les et repositionnez la barre d'appui d'une seule main.

Assurez-vous du bon verrouillage en appuyant sur la poignée vers le bas jusqu'à passer le point dur et attachez solidement les charges.

Les supports latéraux peuvent être utilisés comme points d'accrochage.

N'attachez jamais les charges au girafon.

arrière a étéLe pare-chocs arrière a été renforcé pour servir de marchepied, lors de l'accès dans le véhicule.

Ne roulez jamais sans la barre d'appui en place.

se verrouillentLes portes arrière se verrouillent uniquement avec la barre d'appui installée.

Lorsque le girafon est ouvert, faites attention dans les passages avec une hauteur limitée.

N'appuyez jamais de charges directement sur les portes arrière.

Respectez les codifications d'usage, pour attirer l'attention des autres conducteurs.

Réservez l'utilisation du girafon aux distances courtes.
