Manuel du conducteur Citroen Berlingo Multispace: Fusibles sous le capot moteur

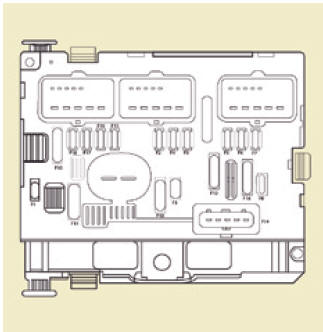

Après avoir ouvert le capot, déclipez et basculez le boîtier correspondant pour accéder aux fusibles.

Fusibles

F

Ampères

A

Affectation

1 20 Contrôle moteur
2 15 Avertisseur sonore
3 10 Pompe lave-vitre avant et arrière
4 20 Pompe lave-projecteurs
5 15 Organes moteur
6 10 Capteur angulaire du volant, ESC
7 10 Contacteur stop, contacteur embrayage
8 25 Démarreur
9 10 Moteur faisceau des projecteurs, boîtier gestion de parc
10 30 Organes moteur
11 40 Libre
12 30 Essuie-vitre
13 40 Boîtier servitude intelligent
14 30 Pompe
15 10 Feux de route droit
16 10 Feux de route gauche
17 15 Feux de croisement droit
18 15 Feux de croisement gauche
