Peugeot Partner et ,

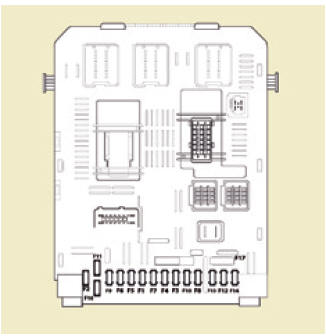

Basculez le couvercle pour accéder aux fusibles.
|
Fusibles F |
Ampères A |
Affectation |
| 1 | 15 | Essuie-vitre arrière |
| 2 | - | Libre |
| 3 | 5 | Airbag |
| 4 | 10 | Air conditionné, prise diagnostic, commande rétroviseur, faisceau des projecteurs |
| 5 | 30 | Lève-vitres |
| 6 | 30 | Serrures |
| 7 | 5 | Plafonnier arrière, lecteur de carte avant, pavillon de toit |
| 8 | 20 | Autoradio, écran, détection de sous gonflage, alarme et sirène |
| 9 | 30 | Prise 12V avant et arrière |
| 10 | 15 | Colonne centrale |
| 11 | 15 | Antivol courant faible |
| 12 | 15 | Capteur de pluie et de luminosité, airbag |
| 13 | 5 | Combiné |
| 14 | 15 | Aide au stationnement, commandes air conditionné automatique, kit mains-libres |
| 15 | 30 | Serrures |
| 16 | - | Libre |
| 17 | 40 | Dégivrage lunette arrière/rétroviseurs |
Troisième feu stop
Fusibles habitacleGirafon
Ce volet arrière de pavillon de toit
n'est compatible qu'avec les portes
battantes.
Pour ouvrir le girafon :
relevez la palette noire de la
genouillère,
soulagez la genouillère en
appuyant sur le girafon (vers le
bas) puis dégagez le crochet ...
Schèmas èlectriques
Découpage de la fonction
en trois schémas
Un schéma de principe.
Un schéma de câblage.
Un schéma d'implantation.
Constitution des schémas
Schéma de principe :
alimentations (+ et -),
ap ...
Feux avant
1. Feux de croisement / feux de route
Type c, H4 - 55W
Ôtez le couvercle du milieu en
tirant la languette en caoutchouc
souple.
Débranchez le connecteur
électrique.
Dégagez la languette de blocage.
Remplacez la lampe en veillant &agra ...
