Peugeot Partner et ,
Citroen Berlingo.
Peugeot Partner et ,

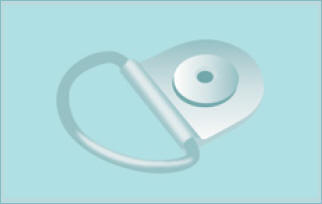

Anneaux d'arrimage
Il est recommandé d'immobiliser le chargement en le fi xant solidement au moyen des anneaux d'arrimage présents sur le plancher et de placer les objets lourds le plus en avant (vers la cabine).
Charges maximales
Capucine : 5 kg.
Siège escamotable, en position dossier rabattu sur assise : 50 kg.
Barres de toit transversales : 75 kg.
Galerie de toit : 120 kg.
Girafon : 100 kg en vertical.

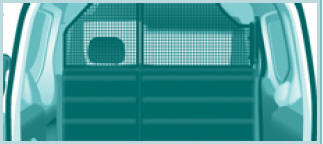

Cloisons

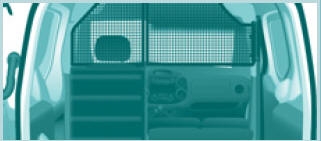

Trappe amovible
Elle se dépose pour permettre le chargement d'objets longs.
Enfants à bord

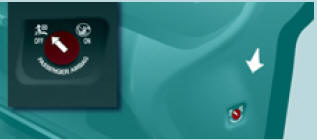

Neutralisation airbag

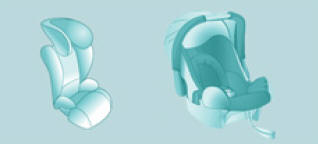

Sièges enfants
Espace cabine
VentilerRéglages manuels
Façade chauffage
Façade air conditionné
Réglages manuels :
Température
Commande positionnée :
Sur la couleur
bleue,
déclenche de la fraîcheur,
Sur la couleur
rouge, déclenche le réchauffement de l'air ambiant int ...
Couples de serrage (en daN.m)
Cardan de direction 2,3 +- 0,2
Vis de colonne de direction 2,3 +- 0,2
Volant de direction 2,0 +- 0,2
Raccord haute pression 2,0 +- 0,3
Pompe sur support .2,2 +- 0,3
Manocontact (moteurs essence) 2,0 +- 0,2
Mécanisme de direction sur berceau 7 ...
Boîtier calculateur airbag
Dépose
Déposer :
la console centrale,
les vis (1) (Fig.Sécu.7).
Débrancher le connecteur en (a).
Déposer le boîtier (2).
Repose
Procéder dans l'ordre inverse de la
dépose.
Reposer ...
