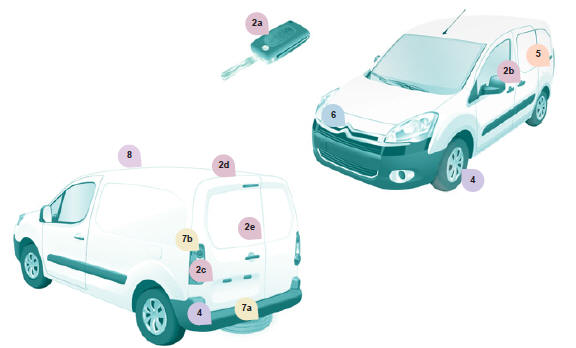

2a Clé - télécommande
2b Porte latérale coulissante
2c Portes arrière battantesv
2d Girafonv
2e Volet arrière et lunettev
4 Aide au stationnementv
4 "Grip control"v
5 Équipements professionnels -
Accessoiresv
6 Ouverture capot moteurv
7a Roue de secoursv
7b Changement de lampesv
8 Dimensions utiles

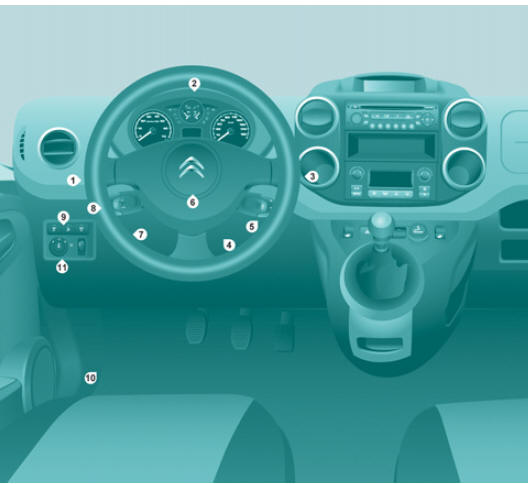

Poste de conduite

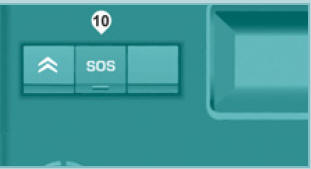

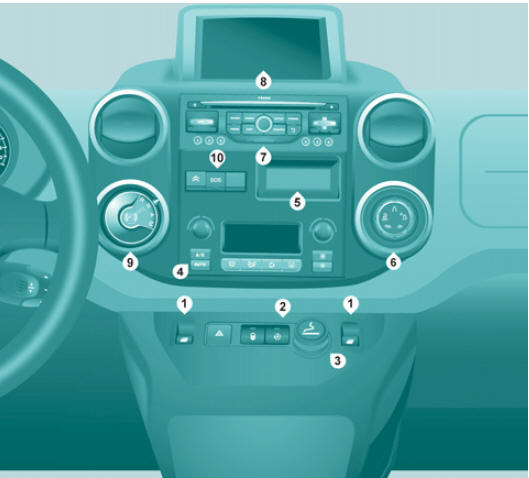

Console centrale
Feux de plaque minéralogique
Type A , W5W - 5W
Avec volet
Ecartez le plastique transparent à
l'aide d'un tournevis.
Remplacez l'ampoule.
Replacez le plastique transparent
et appuyez dessus.
Avec portes battantes
Déclippez la garniture intérieure.
Débran ...
Refroidissement
Couleur du connecteurBleu
Couleur de la bague Jaune
Circuit cle refroidissement
Capacité du circuit (en l) 8
Thermostat
Début d'ouverture (C) 88
Ouverture complète (C) 97
Température d'alerte (C) 118
Motoventi ...
Lubritication
Moteur DW8B
Capacité d'huile moteur (en l) 4,80
Filtre à huile Purflux LS 923
Pression d'huile à une température d'huile de 80oC (bar) :
à 1000 tr/min 1,8
à 2000 tr/min 3,7
à 3000 tr/min 4,3
à 4 ...
