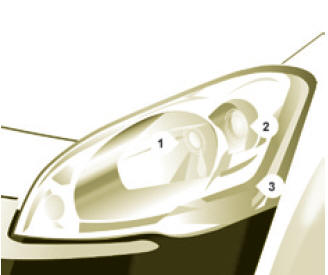

Manuel du conducteur Citroen Berlingo Multispace: Feux avant

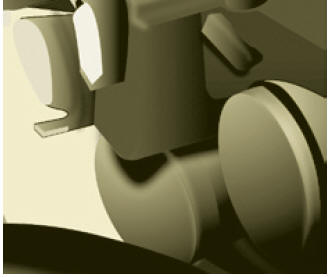

1. Feux de croisement / feux de route
Type c, H4 - 55W
- Ôtez le couvercle du milieu en
tirant la languette en caoutchouc
souple.
- Débranchez le connecteur
électrique.
- Dégagez la languette de blocage.
- Remplacez la lampe en veillant à
bien faire correspondre la partie
métallique avec les rainures
présentes sur le feu.
- Replacez la languette de
blocage.
- Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
2. Feux de position
Type a, W5W - 5W
- Ôtez le couvercle en tirant la
languette en caoutchouc souple.
- E xtrayez le porte-lampe
monté par pression en tirant le
connecteur.
- Remplacez la lampe.
- Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
3. Indicateurs de direction
Type b, PY21W - 21W (ambre)
- Ôtez le couvercle en tirant la
languette en caoutchouc souple.
- T ournez le porte-lampe d'un quart
de tour, dans le sens inverse des
aiguilles d'une montre.
- Ôtez la lampe en appuyant
légèrement dessus et en tournant
dans le sens inverse des aiguilles
d'une montre.
- Remplacez la lampe.
- Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.

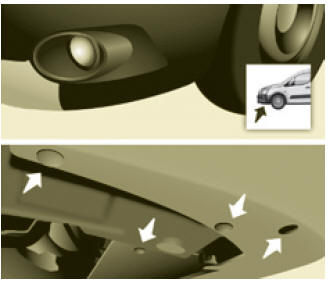

4. Projecteurs antibrouillard
Type c, H1 - 55W
- Retirez les trois agrafes et la vis de
fixation du pare-boue, situées sous
le pare-chocs.
- Écartez le pare-boue vers le haut.
- Démontez l'antibrouillard en retirant
la vis accessible par le trou, prévu
à cet effet dans le pare-chocs à
l'aide d'un tournevis torx 30.
- Déclippez l'antibrouillard en pinçant
le clip pour le libérer.
- Retirez l'antibrouillard par
l'extérieur.
- Tournez d'1/4 de tour le capot
jaune pour ouvrir.
- Ecartez les agrafes qui resserrent
de part et d'autre le pied de la
lampe pour la libérer.
- Retirez la lampe en tirant dans l'axe.
- Insérez la nouvelle ampoule,
resserrez les agrafes autour du
pied de la lampe et procédez aux
opérations inverses pour replacer
l'optique et le pare-chocs.

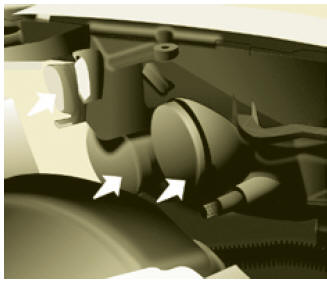

Ouvrez le capot moteur. Pour accéder
aux lampes, passez la main derrière le
bloc optique.
Effectuez les opérations en sens
inverse pour la remise en place de
chaque lam ...
Type a, WY5W - 5W (ambre)
Poussez le répétiteur vers l'arrière
et dégagez-le en tirant l'avant.
Consultez le réseau CITROËN pour
se procurer ...
