Manuel du conducteur Citroen Berlingo II Electric: Changer une roue

1. Stationnement du véhicule

• Assurez-vous impérativement que les occupants sont sortis du véhicule et situés dans une zone garantissant leur sécurité.
•  Dans la mesure du possible, immobilisez le véhicule sur un sol horizontal, stable et non glissant.
•  Serrez le frein de stationnement, coupez le contact et engagez la première ou la marche arrière.

• Placez une cale, si disponible, sous la roue diagonalement opposée à celle à remplacer.

Lorsque le véhicule est équipé d'un attelage ; il est parfois nécessaire de lever légèrement le véhicule pour faciliter la sortie de la roue de secours de son panier.

Dans certaines conditions de terrain et/ou de charges transportées importantes, faites appel au réseau CITROËN ou à un atelier qualifi é.

2. Outils

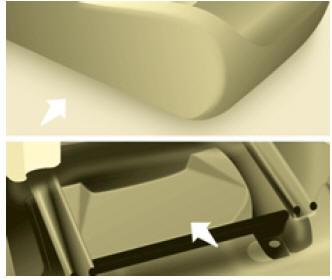

• L'outillage se situe dans un rangement sous le siège avant gauche. Si nécessaire, avancez le siège pour accédez au rangement par l'arrière.
•  Dévissez l'écrou puis retirez le cric et la manivelle.

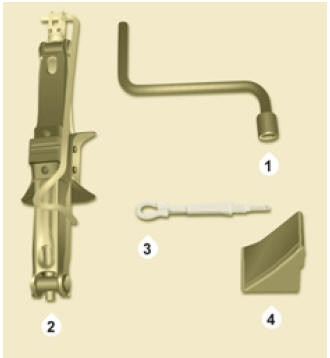

1.  Manivelle démonte-roue.
2.  Cric.
3.  Démonte-enjoliveur de roues aluminium.
4.  Cale.

Le cric et l'ensemble de l'outillage sont spécifi ques à votre véhicule. Ne l'utilisez pas pour d'autres usages.

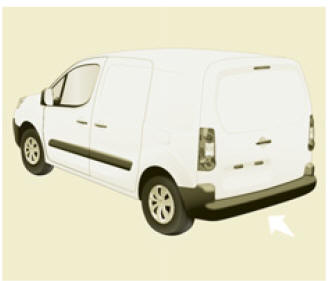

3. Roue de secours

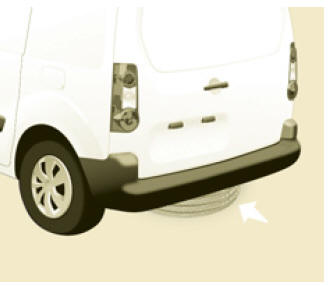

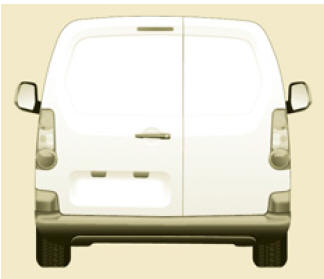

• Ouvrez les portes arrière pour accéder à la roue de secours.

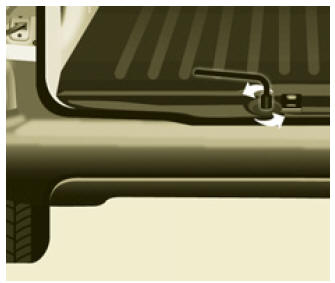

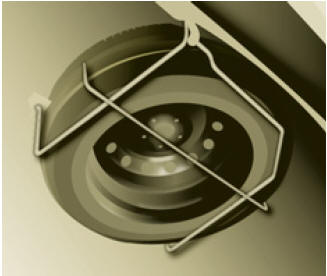

• Dévissez la vis avec la manivelle démonte-roue jusqu'à descendre le panier au maximum.

• Dégagez le panier du crochet et placez la roue de secours près de la roue à remplacer.

4. Mode opératoire

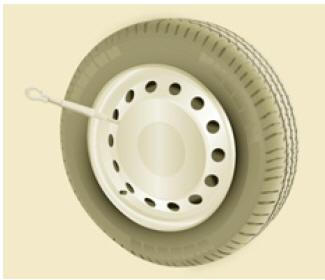

• Dégagez l'enjoliveur en le tirant à l'aide du démonte-enjoliveur.

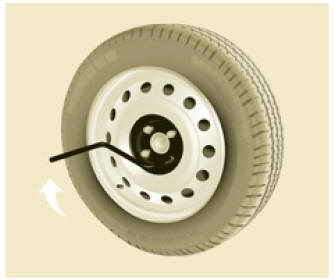

•  Débloquez les vis de roue et amorcez le dévissage.

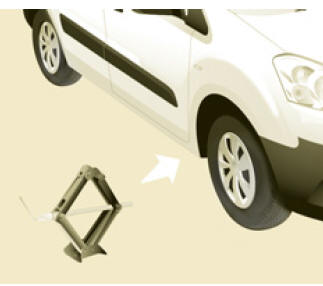

• Placez le cric en contact avec l'emplacement prévu, le plus proche de la roue à changer.

  Assurez-vous que la semelle du cric est bien en contact avec le sol, et bien à l'aplomb.

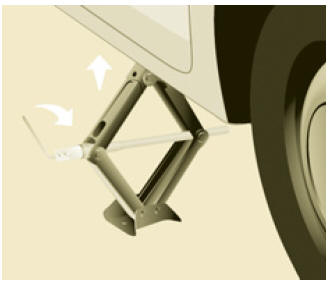

•  Déployez le cric afi n de dégager nettement la roue du sol.
•  Reprenez le dévissage complet de la roue.
•  Retirez les vis et déposez la roue.

Ne déployez le cric qu'après avoir amorcé le dévissage de la roue à changer, et une fois la cale en place sous la roue diagonalement opposée.

5. Montage de la roue de secours

• Mettez la roue en place sur le moyeu et amorcez le vissage à la main.
•  Effectuez un premier serrage à l'aide de la manivelle démonteroue.

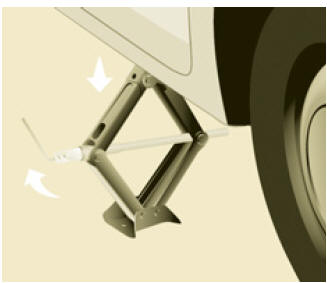

• Redescendre complètement le véhicule en repliant le cric, puis dégagez-le.
•  Serrez à nouveau les vis de roue avec la manivelle, bloquez-les sans forcer.
•  Replacez la roue à réparer dans le panier.

• Raccrochez le panier au crochet puis remontez le panier avec la vis et la manivelle.

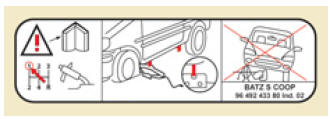

Ne vous engagez jamais sous un véhicule levé par un cric (utilisez une chandelle). N'utilisez jamais de visseuse à la place de la manivelle démonte-roue.

6. Remontage de la roue réparée

Le remontage de la roue est le même que celui de l'étape 5 en n'oubliant pas de replacer l'enjoliveur de roue.

Rubrique 8, partie "eléments d'identifi cation" pour localiser l'étiquette des pneumatiques.

Rubrique 2, partie "poste de conduite", chapitre "détection de sous-gonfl age" pour les recommandations après un changement d'une roue comprenant un capteur de détection de sousgonfl age.

La roue de secours n'est pas conçue pour faire du roulage sur de longues distances, faites rapidement contrôler le serrage des vis et la pression de la roue de secours par le réseau CITROËN ou par un atelier qualifi é. Faites également réparer et remonter la roue d'origine au plus vite par le réseau CITROËN ou par un atelier qualifi é.
