Généralités

Deux circuits séparés en "X" et maître cylindre tandem.
Disques ventilés à l'avant et tambours à l'arrière.
Système d'antiblocage des roues Bosch 5.3 avec répartition électronique du couple de freinage (suivant équipement).

Freins AV

Disques

Diamètre (mm) 266
Epaisseur nominale (mm) 22
Epaisseur minimum (mm) 20
Voile maximum (mm) 0,05

Etriers

Fournisseurs BOSCH
Type ZOH 54 / 22
Diamètre du piston (mm) 54

Plaquettes

Epaisseur nominale (mm) 13
Epaisseur minimum (mm) 2

Freins AR

Tambours

Diamètre d'orgine (mm ) 228
Diamètre maximum ( mm) 230
Largeur (mm) 40

Cylindres de roues

Diamètre des pistons (mm) 22,2

Commande de freins

Paître-cylindre

Diamètre (mm) 23.8

Amplificateur de freinage:

Diamètre (pouce) ...9

Bloc hydraulique ÂBS

Implantation sous le maître-cylindre

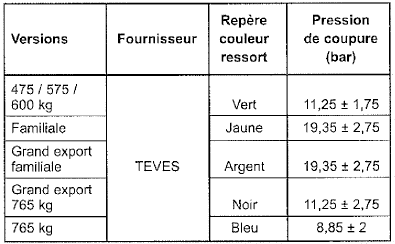

Compensateur de freinage (véhicule sans ÂBS)

Couples de serrage (en daN.m)

Couples de serrage (en daN.m)

Capteur ABS 0,9
Roue 9
Etrier AV sur pivot 10,5
Chape AV sur étrier 3
Disque 1
Tambour 1
Cylindre de roue 1,4
Amplificateur de freinage sur pédalier 2,2
Maître-cylindre sur amplificateur de freinage 2
