Peugeot Partner et ,

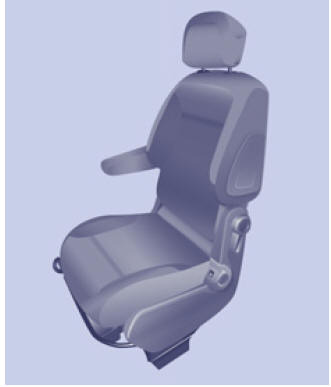

Selon la version et la confi guration de votre véhicule, vous disposez de différentes assises avant, soit :
Selon les modèles, vous avez les réglages suivants :

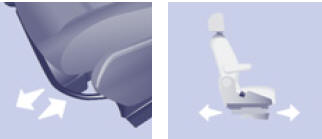

1 - Réglage longitudinal
Soulevez la barre et faites coulisser le siège vers l'avant ou vers l'arrière.

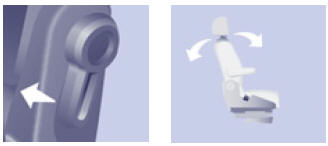

2 - Réglage de l'inclinaison du dossier
Dos appuyé contre le dossier, actionnez le levier vers l'avant et réglez l'inclinaison souhaitée.

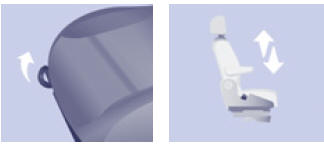

3 - Réglage en hauteur du siège conducteur
Pour monter le siège, tirez la commande vers le haut puis soulagez l'assise de votre poids.
Pour descendre le siège, tirez la commande vers le haut puis poussez sur l'assise.

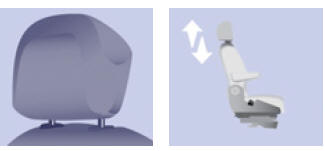

Réglage en hauteur de l'appuie-tête
Pour le monter, coulissez l'appuie-tête verticalement vers le haut.
Pour le descendre, appuyez sur le bouton et coulissez l'appuie-tête verticalement vers le bas.
Le réglage est correct lorsque le bord supérieur de l'appuie-tête se trouve au niveau du dessus de la tête.
Pour le retirer, appuyez sur le bouton et tirez l'appuie-tête vers le haut.
Pour le réinstaller, engagez les tiges de l'appuie-tête dans les orifi ces en restant bien dans l'axe du dossier.
Ne jamais rouler
avec les appuietête
déposés ; ceux-ci doivent être
en place et correctement réglés.
Accoudoir
Pour accéder à la position verticale, relevez l'accoudoir jusqu'au verrouillage.
Abaissez l'accoudoir pour le remettre dans la position d'utilisation.
Pour le déposer, appuyez sur le bouton de déverrouillage à partir de la position verticale et écartez l'accoudoir.
Pour le replacer, clippez l'accoudoir en position verticale.
En présence de la console d'appoint et d'un accoudoir, pour rabattre le siège passager en position tablette, déposez la console ou l'accoudoir.

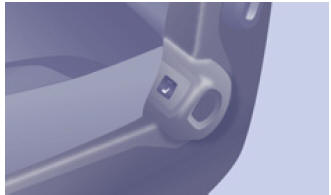

Commande des sièges chauffants avant
Chaque siège individuel avant peut être équipé d'une commande située sur la partie latérale de l'assise.
Avec la banquette 2+1, la commande du siège conducteur allume ou éteint l'assise chauffante du siège latéral de la banquette.
Un appui allume le chauffage de l'assise.
Un nouvel appui l'éteint.
