Revue technique Citroen Berlingo et Peugeot Partner: Allumage - Lnjection

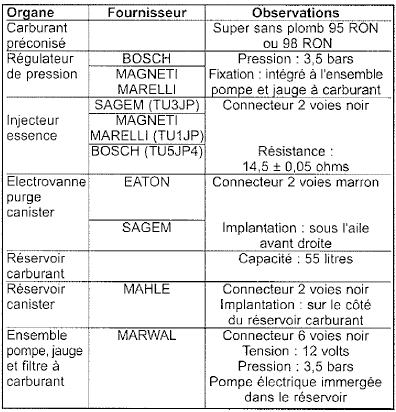

Circuit de carburant

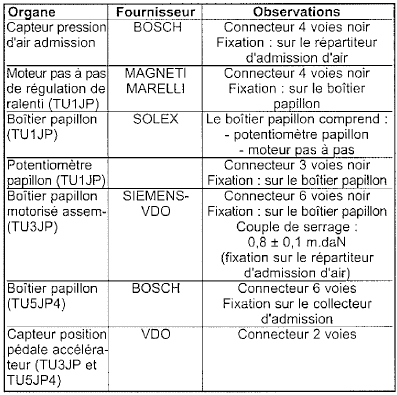

Circuit d'admission d'air

Circuit d'admission d'air

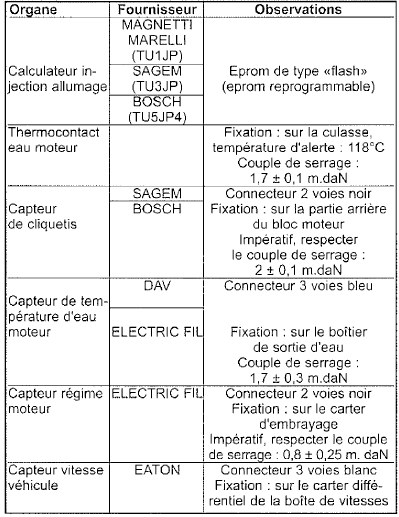

Circuit électrique

Circuit électrique

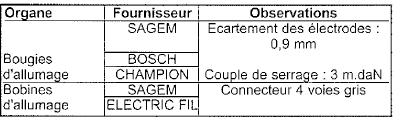

Circuit d'allumage

Circuit d'allumage

Couple de serrage (en daN.m)

Refroidissement
Couleur du connecteurBleu  Couleur de la bague  Jaune Circuit cle refroidissement  Capacité du circuit (en l) 8 Thermostat  Début d'ouverture (C) ...

Couple de serrage (en daN.m)
Supports moteur : moteurs TU1JP et TU3JP. moteur TU5JP4 Culasse :  moteurs TU1JP etTU3JP 2 + 240  moteur TU5JP4 2 + 260 Couvre-culasse (TU5JP ...

D'autres materiaux:

Fusibles planche de bord
Basculez le couvercle pour accéder aux fusibles. Fusibles F Ampères A Affectation 1 15 Essuie-vitre arrière 2 - Libre 3 5 Airbags 4 10 Air conditionné, prise diagnostic, comma ...

Pare-brise
Dépose  Déposer :  les bras d'essuie-vïtre,  l'enjoliveur inférieur de pare-brise,  les montants de baie,  ie rétroviseur intérieur. Attention : pour les opérations suivantes, porter des gants et des lunettes ...

Siège passager
Le dossier du siège passager individuel peut se rabattre afi n de former une tablette écritoire. Cette position permet également le transport de charge longue. Rabattre le dossier Tirez la manette vers l'avant puis inclinez le dossier. Remettre le dossier en place ...
