Peugeot Partner et ,
Citroen Berlingo.
Peugeot Partner et ,
Fusible et relais

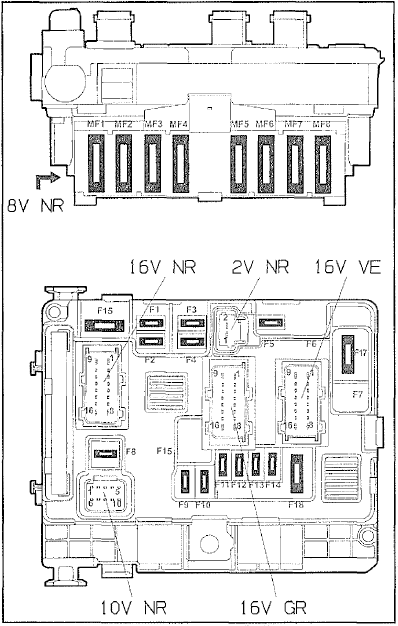

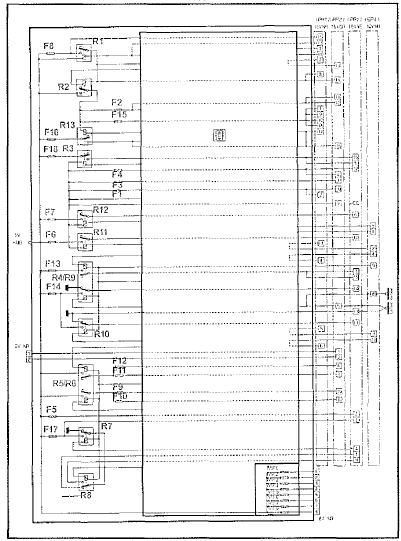

Platine de servitude - boîte fusibles compartiment moteur (PSF1)
Boîte fusibles compartiment moteur (essence) :
|
Fusibles |
A |
Alimentation électrique |
Affectation |
| F1 | 10A | +CC | Capteur vitesse véhicule - contacteur de feux de recul - contacteur information pédale embrayage |
| F2 | 15A | Pompe jauge carburant - électrovanne purge canister | |
| F3 | 10A | +CC | Groupe hydraulique antiblocage |
| F4 | 10A | Calculateur contrôle moteur - relais alimentation groupe motoventilateur - contacteur bi-fonctions frein | |
| F5 | 10A | +BB | Libre |
| F6 | 15A | Feux antibrouillard avant | |
| F7 | 20A | Pompe lave-projecteurs | |
| F8 | 20A | +BB | Calculateur contrôle moteur - relais alimentation groupe motoventilateur |
| F9 | 15A | Projecteur gauche | |
| F10 | 15A | Projecteur droit | |
| F11 | 10A | Projecteur gauche | |
| F12 | 10A | Projecteur droit | |
| F13 | 15A | Avertisseur sonore | |
| F14 | 10A | Pompe lave-vitre avant/arrière | |
| F15 | 30A | Bobine allumage - sonde à oxygène amont - sonde à oxygène aval - injecteur cylindre 1 - injecteur cylindre 2 - injecteur cylindre 3 - injecteur cylindre 4 | |
| F16 | 30A | Pompe pulsair | |
| F17 | 30A | Moteur essuie-vitre avant | |
| F18 | 40A | Moteur puiseur | |
| MF1 | 20A-80A | + BB | Relais groupe motoventilateur |
| MF2 | 20A-80A | Groupe hydraulique antiblocage | |
| MF3 | 20A-80A | Libre | |
| MF4 | 20A-80A | Boîtier de servitude intelligent | |
| MF5 | 20A-80A | Boîtier de servitude intelligent | |
| MF6 | 20A-80A | Libre | |
| MF7 | 20A-80A | Contacteur antivol | |
| MF8 | 20A-80A | Libre |
Boîte fusibles compartiment moteur (diesel) :
|
Fusibles |
A |
Alimentation électrique |
Affectation |
| F1 | 10A | +CC | Boîtier préchauffage - capteur vitesse véhicule - contacteur de feux de recul - boîtier commutation protection 3 relais - calculateur contrôle moteur (DW8B) - réchauffeur gazole (DW10TD) - contacteur information pédale embrayage (DW10TD) |
| F2 | 15A | Libre | |
| F3 | 10A | +CC | Groupe hydraulique antiblocage |
| F4 | 10A | Calculateur contrôle moteur - relais alimentation groupe motoventilateurcontacteur bi-fonctions frein | |
| F5 | 10A | +BB | Libre |
| F6 | 15A | Feux antibrouillard avant | |
| F7 | 20A | Pompe lave-projecteurs | |
| F8 | 20A | +BB | Électrovanne tout ou rien (EGR) - débitmètre air - calculateur contrôle moteur - relais alimentation groupe motoventilateur - électrovanne ouverture papillon (DW8B) - pompe d'injection diesel (DW1ÛTD) - régulateur haute pression gazole (DW1QTD) |
| F9 | 15A | Projecteur gauche | |
| F10 | 15A | Projecteur droit | |
| F11 | 10A | Projecteur gauche | |
| F12 | 10A | Projecteur droit | |
| F13 | 15A | Avertisseur sonore | |
| F14 | 10A | Pompe lave-vitre avant / arrière | |
| F15 | 30A | Pompe d'injection diesel | |
| F16 | 30A | Libre | |
| F17 | 30A | Moteur essuie-vitre avant | |
| F18 | 40A | Moteur puiseur - motoréducteur volet entrée air | |
| MF1 | 20A-80A | +BB | Relais groupe motoventilateur |
| MF2 | 20A-80A | Groupe hydraulique antiblocage | |
| MF3 | 20A-80A | Libre | |
| MF4 | 20A-80A | Boîtier de servitude intelligent | |
| MF5 | 20A-80A | Boîtier de servitude intelligent | |
| MF6 | 20A-80A | Libre | |
| MF7 | 20A-80A | Contacteur antivol | |
| MF8 | 20A-80A | Brûleur chauffage additionnel |

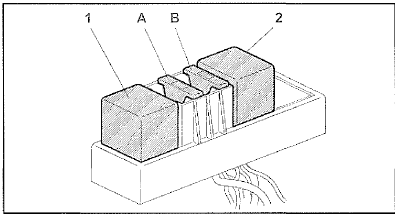

Implantation boîtier de protection BCP3 sous capot moteur
|
Fusibles |
A |
Affectation |
| A | 40A | Réchauffeur circuit eau |
| B | 40A | Réchauffeur circuit eau |

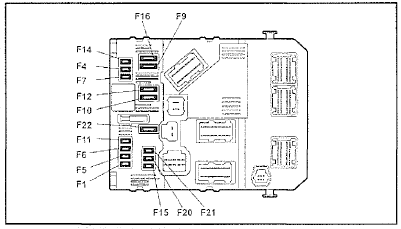

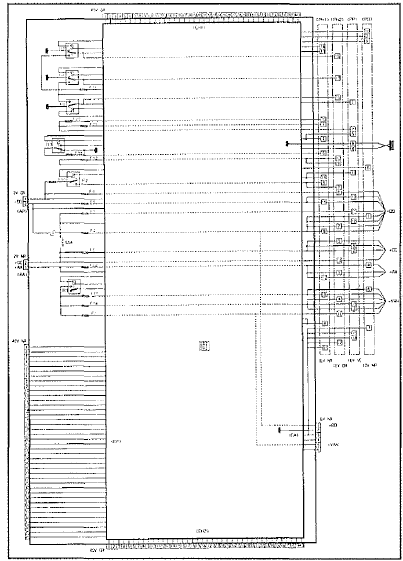

Boîtier de servitude intelligent (BS11)
| Fusibles | A | Alimentation électrique | Affectation |
| F1 | 15A | +BB | Connecteur diagnostic - prise de courant arrière droite - prise de courant arrière gauche |
| F4 | 20A | Module de commutation sous volant (COM 2000) - montre - écran multifonctions - autoradio | |
| F5 | 15A | Libre | |
| F6 | 10A | +CC | Connecteur diagnostic - contacter niveau d'eau moteur |
| F7 | 15A | Libre | |
| F9 | 30A | +BB | Relais information moteur tournant |
| F10 | 40A | Vitre arrière chauffante (volet) - vitre arrière chauffante droite - vitre arrière chauffante gauche - rétroviseur droit - rétroviseur gauche | |
| F11 | 15A | Moteur essuie-vitre arrière | |
| F12 | 30A | Contacteur de toit ouvrant - contacteur de fin de course coulissement toit ouvrant - boîtier lève-vitre séquentiel - contacteur avant lève-vitre gauche - contacteur avant lève-vitre droite | |
| F14 | 10A | + VAN | Module de commutation sous volant (COM 2000) - platine servitude - boîte fusibles compartiment moteur - boîtier coussins gonflables et prétensionneurs |
| F15 | 15A | Combiné - autoradio - écran multifonctions | |
| F16 | 30A | Ensemble serrure porte avant gauche - ensemble serrure porte avant droite - moteur condamnation porte arrière gauche - moteur condamnation porte arrière droite - moteur condamnation portes arrière - moteur de condamnation porte battante arrière droite | |
| F20 | 10A | Feu arrière droit sur caisse | |
| F21 | 15A | Feu arrière gauche sur caisse - feu stop supplémentaire | |
| F22 | 30A | +AA | avant - prise 12 V avant - plafonnier avant - plafonnier arrière gauche - plafonnier arrière droit - lecteur arrière droit - lecteur arrière gauche - commutateur rétroviseur passager - commutateur réfrigération |
