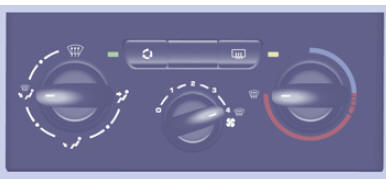

Façade chauffage

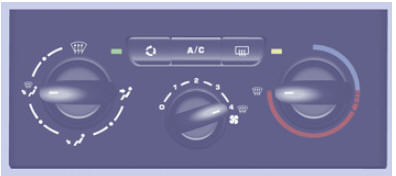

Façade air conditionné
Réglages manuels :
Température
Commande positionnée : sur la couleur bleue, déclenche de la fraîcheur,
Sur la couleur rouge, déclenche le réchauffement de l'air ambiant intérieur.
Débit d'air
La force de l'air pulsé au niveau des diffuseurs, varie de 1 au plus fort 4. La position 0 l'éteint.
Pour atteindre le confort de l'air ambiant, pensez à ajuster cette commande.
Répartition d'air
La répartition de l'arrivée d'air est déterminée par les symboles suivants :
Les aérateurs latéraux et les aérateurs centraux,
Les pieds,
Le pare-brise et les pieds,
Le pare-brise.
La repartition dƒfair peut etre modulee en placant la commande sur les positions intermediaires, reperees par "●".
Entrée d'air extérieur
La diode de la touche est éteinte. Cette position est à privilégier.
Recirculation d'air intérieur
La diode de la touche est allumée. La recirculation isole momentanément l'habitacle des odeurs et des fumées extérieures.
Utilisée avec le réglage de la force d'air pulsé (de 1 à 4), la recirculation permet d'atteindre plus rapidement le confort d'air ambiant souhaité, aussi bien en réglage chaud que froid.
Cette position ne doit être que temporaire. Votre confort d'air ambiant atteint, retournez à la position entrée d'air extérieur, elle permet le renouvellement de l'air dans l'habitacle et évite l'embuage. C'est l'usage à privilégier.
Air conditionné A/C
L'air conditionné n'est opérationnel que moteur tournant.
Une pression sur la touche enclenche le fonctionnement de l'air conditionné, la diode est allumée. Une nouvelle pression arrête la fonction et éteint la diode.
L'air conditionné ne fonctionne pas si le débit d'air est sur 0.
Schèmas èlectriques
Découpage de la fonction
en trois schémas
Un schéma de principe.
Un schéma de câblage.
Un schéma d'implantation.
Constitution des schémas
Schéma de principe :
alimentations (+ et -),
ap ...
Portes arrière battantes
Les portes battantes arrière sont
asymétriques (2/3 - 1/3), avec le petit
côté à droite.
Elles sont équipées d'une serrure
centrale.
De l'extérieur
Pour ouvrir, tirez la poignée vers vous.
Tirez le levier pour ouvrir la p ...
Glaces latérales
Dépose
Dépose de la vitre (B) (Fig.Sel.5)
1er cas : Glace seule :
déposer les vis (3), (4), et (7).
2éme cas : Vitre avec verrouillage + articulations
:
déposer les vis (2), (5), et (6).
Glace et mécanisme de ...
