Revue technique Citroen Berlingo et Peugeot Partner: Train arrière
Essieu
Dépose
- Débrancher la borne négative de la batterie.
- Lever et caler le véhicule sur un pont à
2 colonnes.
- Déposer la garniture plastique du levier
de frein à main.
- Desserrer l'écrou (1) (Fig.Tr.Ar.14).
![](images/books/350/6/index.10.gif)
- Dégager les câbles de frein à main (2)
du palonnier.
- Déposer (Fig.Tr.Ar.15) :
![](images/books/350/6/index.11.gif)
- la ligne d'échappement,
- les vis (3),
- l'écran thermique (4).
- Désaccoupier les gaines de frein de
parking de la caisse.
- Débrancher les tuyaux de frein (5) d'arrivée
au raccord double 2 voies
(Fig.Tr.Ar.16).
![](images/books/350/6/index.12.gif)
- Obturer les orifices de part et d'autre.
- Dégrafer de la caisse en (a) le tuyau de
frein reliant le raccord double 2 voies à
la roue arrière gauche.
- Débrancher Ses connecteurs antiblocage
de roues droit (6) et gauche (7)
(Fig.Tr.Ar.17).
![](images/books/350/6/index.13.gif)
- Dégrafer de ia caisse les faisceaux
antiblocage de roues.
- Placer un élévateur d'organes sous le
tube de la traverse.
- Côtés gauche et droit (Fig.Tr.Ar.18) :
![](images/books/350/6/index.14.gif)
- dévisser la fixation arrière (8) par l'orifice
(b),
- déposer les fixations (9).
- Dégager le train arrière (vers ie bas).
Repose
- Positionner les centreurs (10) sur les vis
de fixation de la cale autobraqueuse
(Fig.Tr.Ar.19).
![](images/books/350/6/index.15.gif)
- Présenter le train sous caisse dans la
même position que pour la dépose.
- Reposer les fixations (8) et (9).
- Serrer:
- les vis (8) à 6,2 +- 0,6 m.daN,
- les vis (9) à 4 +- 0,4 m.daN.
- Le reste de la repose s'effectue dans
l'ordre inverse de la dépose.
- Purger le circuit de freinage.
- Régler le frein de parking.
- Reposer la garniture plastique du levier
de frein à main.
Articulation élastique d'essieu
Dépose
- Déposer le train arrière.
- Déposer (Fig.Tr.Ar.20) :
- l'écrou (1),
- la rondelle (2),
- l'axe (3),
- le support (4).
- Scier la collerette de l'articulation élastique
(Fig.Tr.Ar.21).
- Extraire les articulations élastiques.
![](images/books/350/6/index.16.gif)
![Repose](images/books/350/6/index.17.gif)
Repose

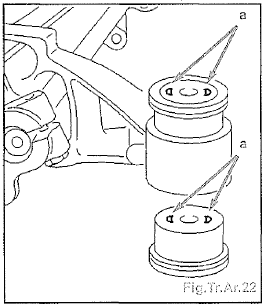

Attention : positionner ies articulations
élastiques de façon que les alvéoles (a)
soient dans l'axe longitudinal du
véhicule (Fig.Tr.Ar.22).
![](images/books/350/6/index.18.gif)
- Monter sur la tige filetée [1] (Fig.Tr.Ar.23) :
- un écrou[2],
- une rondelle [3],
- la rondelle (2),
- une rondelle [4],
- l'articulation élastique (5) inférieure.
- Passer la tige [1] au travers du logement
par le dessous.
- onter :
- l'articulation élastique (5) supérieure,
- une rondelle [4],
- le support (4),
- une rondelle [3],
- un écrou [2].
![](images/books/350/6/index.19.gif)
- Serrer les écrous [2] jusqu'à la mise en
place des articulations élastiques (5).
- Déposer l'outillage.
- Reposer :
- le support (4),
- l'axe (3),
- la rondelle (2),
- l'écrou (1 ).
- Serrer l'écrou (1 ) à 9,4 +- 0,4 m.daN.
- Reposer le train arrière.
Bras de suspension
Dépose
- la barre anti-dévers,
- les barres de torsion.
- Désaccoupler le câble secondaire de frein
à main au niveau du levier de frein à main.
- Débrancher le tuyau de frein au niveau
du cylindre de roue.
- Obturer le tuyau et ie cylindre de roue.
- Débrider le tuyau de frein.
- Si le véhicule est équipé de l'ABS, déposer
et débrider partiellement le capteur de roue.
- Reposer la vis (1 ) (Fig.Tr.Ar.24).
![](images/books/350/6/index.20.gif)
- Découper le fiasque extérieur du roulement.
Attention : découper le plus près possible
du bord pour ne pas toucher l'axe.
- Soutenir le bras avec un élévateur d'organes.
- Dégager la cage extérieure du roulement.
- Déposer le bouchon d'axe de bras.

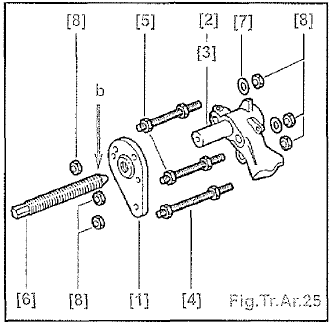

- Mettre en place (Fig.Tr.Ar.25) :
- le centreur [2] ( 0 27,8 mm) ou [3] (0
34,8 mm),
- les goujons [5] (longueur : 240 mm),
les rondelles [7], chanfrein du côté des
cannelures, 2 écrous [8] (M12 x 175)
sans serrer,
- le goujon [4] (longueur : 280 mm) et un
écrou [8] (M12 x 175) sans serrer,
- le plateau [1] et 3 écrous [8] (M 12 x
175) sans serrer.
![Nota : ia position du plateau [1] est fonction](images/books/350/7/index.21.gif)
Nota : ia position du plateau [1] est fonction
du montage des vis [4] sur le bras; il faut
le retourner suivant le côté de l'intervention.
- Graisser ie filetage du plateau, l'embout
et l'appui de la vis en (b).
- Mettre en place ia vis jusqu'en appui sur
le centreur.
- Serrer les écrous.
- Extraire le bras.
- Déposer l'outillage.
- Déposer :
- les roulements extérieur et intérieur
avec un chasse en bronze,
- la vis (1 ) de pince de barre anti-dévers,
- ia bague d'étanchéité avec un chasse
en bronze.
Nota : cette bague est à changer si elle
est cassée ou s'il y a de l'oxydation dans
le bras.
Repose

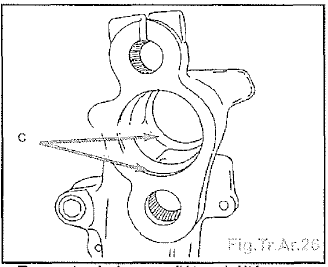

- Nettoyer les surfaces (c) avant le remontage
de la bague d'étanchéité (Fig.Tr.Ar.26).
Nota : si les surfaces (c) sont fortement
oxydées, changer le bras.
![](images/books/350/7/index.22.gif)
- Remonter la bague d'étanchéité.
- Reposer les roulements intérieur et
extérieur.
Attention : ne pas regraisser ia douiile à
aiguille et i'axe de bras (graisse non
miscible avec une autre).
- Nettoyer i'axe de bras.
- Pour ia suite de la repose, procéder dans
l'ordre inverse des opérations de dépose.
- Purger ie circuit de freinage.
![](images/books/350/1/image.15.png)

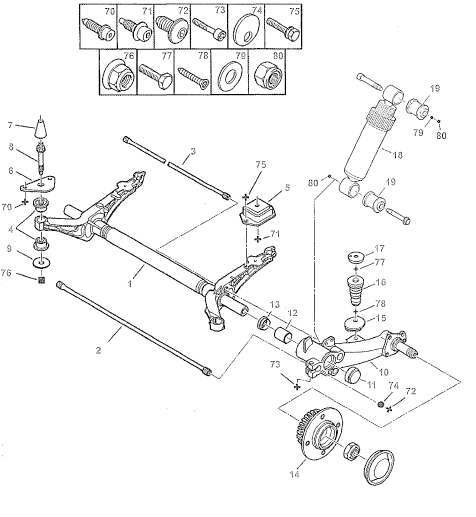

- Essieu
- Barre anti-dévers
- Barres de torsion
- Articuiation élastique
- Support élastique arriére
- Support avant
- Centreur
- Vis colonnette
- Rondelle
- Bras de suspension
- Roulement extérieur
- Bague d'étanchéité
- Roulement intérieur
- Moyeu
- Entretoise
- Butée élastique
- Coupelle
- Amortisseur
- Palier élastique
- Régler le frein à main.
- Reposer :
- les barres de torsion,
- la barre anti-dévers.
- Reposer le capteur de roue si le véhicule
en est équipé.
Moyeu
Dépose
- Déposer le tambour de frein arrière.
- Si le véhicuie est équipé de l'ABS,
déposer et débrider partiellement le capteur
de roue.
- Déposer le capuchon.
- Déposer l'écrou de moyeu et sa rondelle.

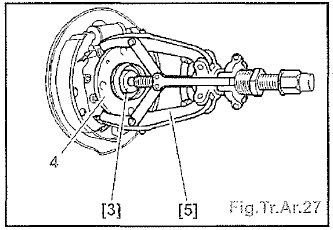

- Extraire le moyeu (4) à l'aide de l'outil [5]
et du grain d'appui [3] (Fïg.Tr.Ar.27).
![](images/books/350/7/index.23.gif)

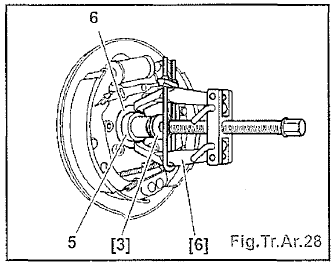

- Extraire la cage intérieure (5) du roulement
à l'aide de l'extracteur [6] et du
grain d'appui [3] (Fig.Tr.Ar.28).
![](images/books/350/7/index.24.gif)
- Déposer la coupelle (6) en utilisant deux
tournevis.
Repose
- Le moyeu-roulement est un ensemble
indissociable, il faut donc ie remplacer
systématiquement après dépose.
- Nettoyer la fusée avant remontage.
- Mettre en place une coupelle d'appui de
joint neuve.

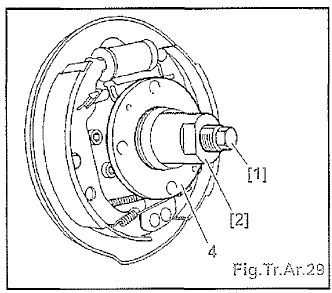

- Visser le manchon [1] sur la fusée
(Fig.Tr.Ar.29).
- Engager un moyeu-roulement (4) neuf
sur le manchon.-guide [1].
![](images/books/350/7/index.25.gif)
- Visser la bague [2] sur le manchon
guide [1].
- Serrer la bague [2] jusqu'à ce que le
moyeu-roulement (4) soit en butée.
- Déposer l'outillage.
- Reposer:
- la rondelle,
- l'écrou de moyeu (graisser les filets et
la face de l'écrou).
- Serrer l'écrou à 25 +- 2,5 m.daN.
- Freiner l'écrou de moyeu.
- Reposer :
- un capuchon neuf,
- le tambour.
- Reposer le capteur de roue si le véhicule
en est équipé.
Amortisseur
Dépose
Mettre le véhicule sur pont élévateur.
Déposer (Fig.Tr.Ar.1) :
les écrous (1),
la rondelle (2),
...
