Peugeot Partner et ,
Citroen Berlingo.
Peugeot Partner et ,

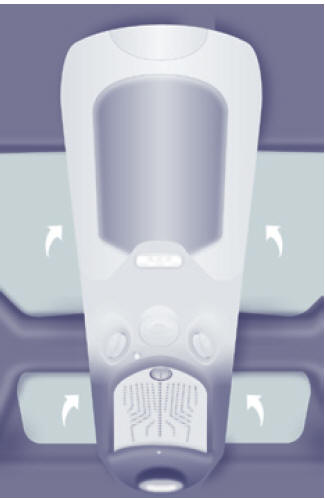

Le pavillon est multifonctions et prolonge la capucine. Il est composé des éléments suivants :

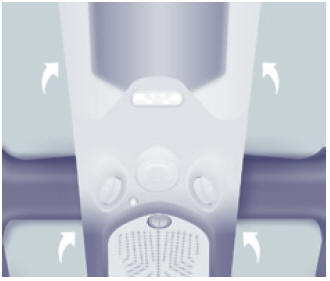

Rangements
Des rangements sont à votre disposition de chaque côté du pavillon.
Le poids maximal autorisé est de : 6 kg.
Le fond translucide aide à repérer les objets déposés à l'intérieur.
Ne pas y déposer des objets pouvant présenter un risque pour les occupants.

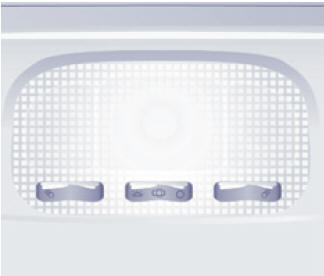

Plafonnier
Son fonctionnement est identique à celui du plafonnier avant.
Se reporter à la
rubrique 4,
partie "vie à bord", chapitre
"plafonniers".
Coffre arrière
De l'intérieur

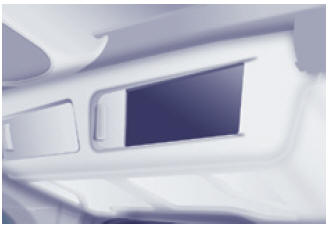

Ce coffre de toit est accessible à partir des places arrière et du coffre.
A partir des places arrière, faites coulisser les volets pour l'ouvrir.

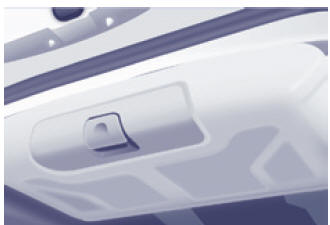

De l'extérieur
A partir du coffre du véhicule, placez le pouce sur l'empreinte, puis tirez la poignée pour l'ouvrir.
Ouvrir avec prudence
pour éviter
la chute éventuelle d'objets rangés
dans ce coffre de toit intérieur.
Le poids maximal autorisé est de : 10 kg.

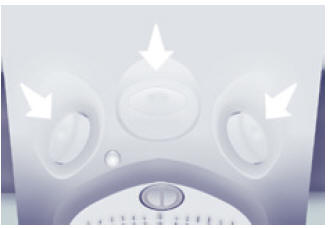

Aérateurs
Une commande à 3 positions vous permet de régler la quantité d'air émise.
Les aérateurs sont complétés par un parfumeur d'ambiance.
Aménagements places
assises
Parfumeur d'ambianceBoîte manuelle
5 Vitesses
Pour changer aisément les vitesses,
enfoncer toujours à fond la pédale
d'embrayage.
Pour éviter toute gêne sous la pédale :
veillez au bon positionnement
du surtapis et de ses fixations au
plancher,
ne superposez jamai ...
Couple de serrage (en daN.m)
Supports moteur :
moteurs TU1JP et TU3JP.
moteur TU5JP4
Culasse :
moteurs TU1JP etTU3JP 2 + 240
moteur TU5JP4 2 + 260
Couvre-culasse (TU5JP4) 1
Poulie d'entraînement d'accessoires 2,5 +- 0,6
Pignon sur vilebrequin :
...
Freins arriére
Segments
Dépose
Débloquer les vis de roues.
Lever et caler l'arrière du véhicule.
Déposer les roues.
Détendre ie frein à main.
Déposer (Fig.Fre.6) :
- la vis (1),
le tambour (2).
Nota ...
