Le tendelet est un cache-bagages de type rideau avec enrouleur. Veillez à ne pas poser d'objets lourds sur le cache-bagages déployé.
Pour l'installer
Mettez en position portefeuille les sièges de rang 3.

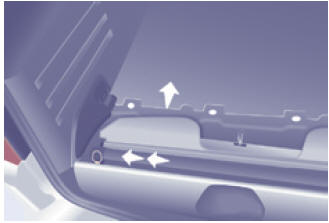

Soulevez la trappe de rangement en seuil de coffre.
Saisissez l'enrouleur par son milieu et comprimez-le vers le montant gauche.
Soulevez l'ensemble.
Positionnez le tendelet afin de présenter vers vous les bavettes cache-bagages arrière.

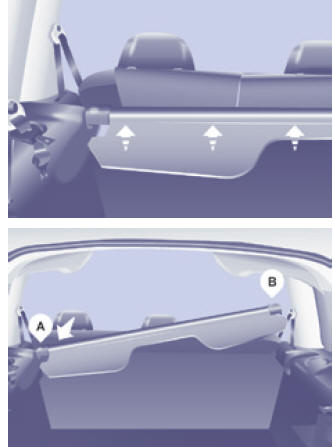

Engagez l'ergot gauche de l'enrouleur dans le support A

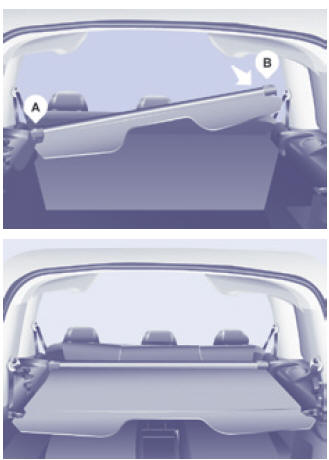

Comprimez puis placez l'ergot droit face au support B.
Relâchez pour enclencher l'enrouleur dans son support.
Déroulez le cache-bagages jusqu'aux montants latéraux arrière.
Engagez les extrémités dans les encoches arrière pour le maintenir tendu
L'enrouleur est équipé de trois volets permettant d'occulter le coffre, que les sièges du rang 2 soient en position normal ou confort.
Chaque volet dispose de deux pinces qui s'accrochent aux pieds de chaque appuie-tête.
Pour l'enlever
Depuis le coffre, tirez le cachebagages vers vous afin de le dégager des montants latéraux.
Accompagnez l'enroulement du cachebagages.

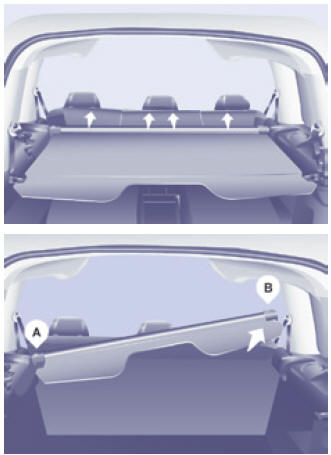

Retirez les pinces des trois volets aux pieds de chaque appuie-tête de rang 2.
Comprimez l'enrouleur vers la gauche pour le retirez du support B.
Soulevez-le et pivotez-le vers l'avant.
Pour le ranger

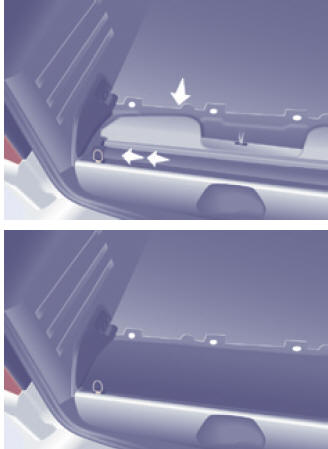

Le ranger dans la cavité en seuil de coffre, les deux bavettes arrière vers le haut.
Comprimez le tendelet vers la gauche, en premier.
Relâchez.
Arrangez les deux volets et refermez la trappe.
