Revue technique Citroen Berlingo et Peugeot Partner: Embrayage

Dépose

•  Déposer la boîte de vitesses.

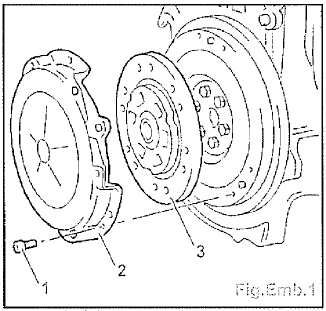

•  Déposer (Fig.Emb.1) :

• les vis (1),
• le mécanisme d'embrayage (2),
•  le disque d'embrayage (3).

•  Contrôler visuellement :

•  l'absence de chocs et de rayures sur la portée du volant moteur,
•  l'état de la couronne de démarreur,

•  En cas de présence d'huile dans ie mécanisme d'embrayage :

•  remplacer le joint d'étanchéité du vilebrequin,
•  remplacer ie guide de butée d'embrayage.

Repose

•  Poser :

•  le disque d'embrayage (3),
•  le mécanisme d'embrayage (2).

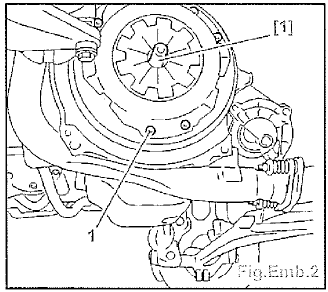

•  Centrer le disque d'embrayage à l'aide du mandrin de centrage embrayage [1] (Fig.Emb.2).

• Serrer les vis (1).
• Déposer l'outil [1].

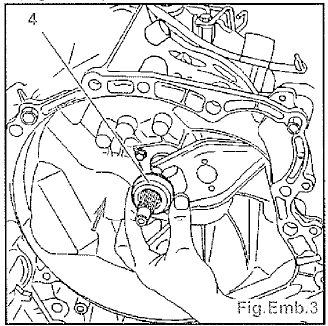

• Remplacer (sur la boîte de vitesses) (Fig.Emb.3) :

• le tube guide butée,
• la butée d'embrayage (4).

•  Reposer la boîte de vitesses.
