Revue technique Citroen Berlingo et Peugeot Partner: Couples de serrage (en daN.m)

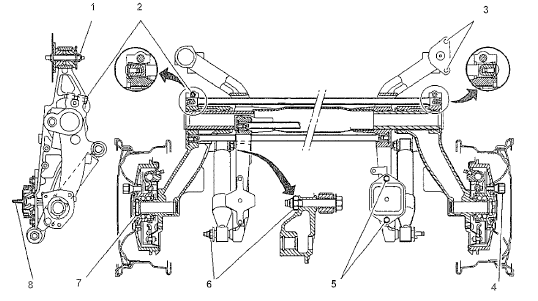

Revue technique Citroen Berlingo et Peugeot Partner / Mécanique / Suspension - Train arriére / Caractéristiques / Couples de serrage (en daN.m)

  1. liaison élastique avant sur essieu 9,4 +- 0,9
  2.  vis de barre anti-dévers 5,5 t 0,2
  3.  liaison élastique avant sur caisse 4 + 0,4
  4.  vis de roue (face et filets non graissés) 9 +- 1
  5. liaison élastique arrière sur essieu 5,4 +- 0,4
  6. écrou d'axe d'amortisseur 11 +- 1
  7.  écrou de roulement de fusée 25 +- 2,5
  8.  liaison élastique arrière sur caisse 8,2 +- 0,6
