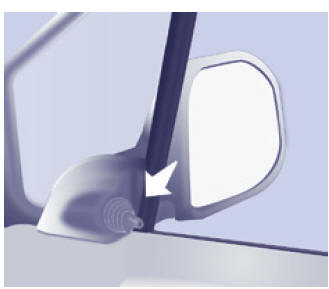

Rétroviseurs extérieurs à commande manuelle
Manipulez le levier de réglage dans les quatre directions pour le régler.
En stationnement, les rétroviseurs extérieurs sont rabattables manuellement.
Il ne sont pas équipés du dégivrage automatique.

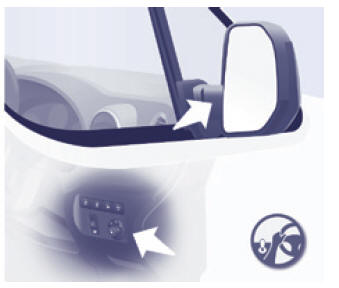

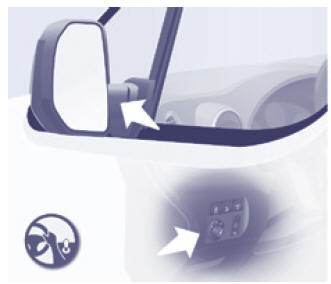

Rétroviseurs extérieurs à commandes électriques
Rabattement / déploiement électrique
Les rétroviseurs sont rabattables ou déployables électriquement de l'intérieur, véhicule en stationnement et contact mis :
Rétroviseurs avec dégivrage
Les rétroviseurs associés aux réglages et au rabattement / déploiement électriques peuvent être dégivrés.
Appuyez sur la
touche de
dégivrage de la lunette
arrière.
Rabattement forcé
Si le boîtier du rétroviseur est sorti de son logement initial, véhicule à l'arrêt, repositionnez le manuellement ou utilisez la commande de rabattement électrique.

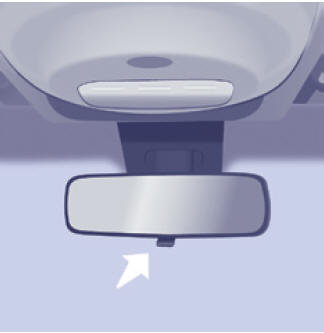

Rétroviseur intérieur manuel
Le rétroviseur intérieur possède deux positions :
Pour passer de l'une à l'autre, poussez ou tirez le levier situé sur le bord inférieur du rétroviseur.
