Revue technique Citroen Berlingo et Peugeot Partner: Méthodes de réparation
Transmission
Dépose
- Placer le véhicule sur un pont élévateui
à 2 colonnes.
- Déposer les roues avant.
- Vidanger la boîte de vitesses.

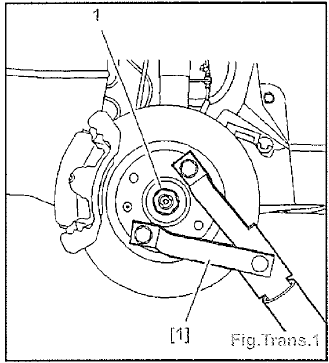

- Mettre en place l'outil [1] (Fig.Trans.1).
![](images/books/350/5/index.50.gif)
- Défreiner l'écrou (1).
- Déposer :
- l'écrou (1),
- l'outil [1].

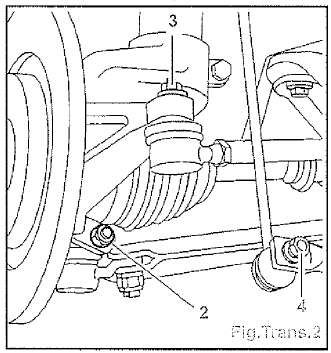

- Déposer l'écrou (2) (Fig.Trans.2).
- Déposer l'écrou (3).
- Désaccoupier la rotule de direction.
- Déposer l'écrou (4).
- Désaccoupier ia biellette de barre antidévers.

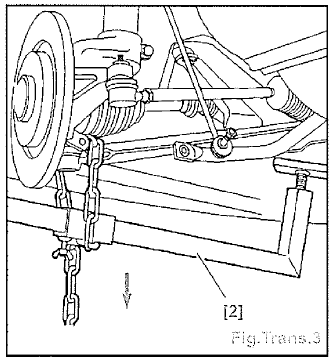

- Dégager la rotule de pivot ; à l'aide de
l'outil [2] (Fig.Trans.3).
![](images/books/350/5/index.51.gif)
![](images/books/350/5/index.52.gif)
- Dégager la transmission du moyeu.
- Déposer ia transmission.
Transmission droite

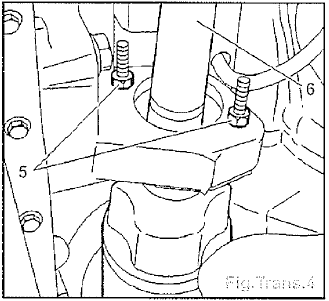

- Desserrer les écrous (5) (Fiq.Trans.4).
![](images/books/350/5/index.53.gif)
- Tourner les vis d'un quart de tour pour
permettre au roulement de sortir de son
logement.
- Déposer la transmission (6).
Repose
- Remplacer systématiquement les joints
à lèvres.
- Garnir de graisse l'intervalle entre les
lèvres.
- Engager ia transmission dans le différentiel
et dans le moyeu.
Transmission droite
- Graisser la cage extérieure du roulement.
- Engager :
- la transmission dans le palier intermédiaire,
- le roulement dans son palier,
- les cannelures dans le différentiel,
- la transmission dans le moyeu.

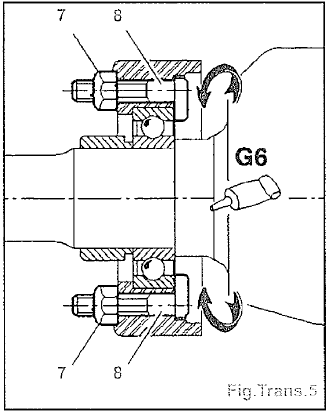

- Positionner les têtes excentrées (8) en
appui sur la cage extérieure du roulement
(Fig.Trans.5).
- Serrer les écrous (7) à 1 m.daN..
- Engager les cannelures de la transmission
dans le moyeu de la roue.
Suite pour les deux côtés
- l'écrou (2) et le serrer à 4 +- 0,4 m.daN,
- l'écrou (3) et le serrer à 3,5 i 0,4 m.daN,
- l'écrou (4) et le serrer à 4 +- 0,4 m.daN,
- l'écrou de transmission (1 ) et ie serrer
à 32,5 +- 0,5 m.daN.
Nota : utiliser des écrous neufs (2), (3), (4).
![](images/books/350/5/index.54.gif)
![Transmission transversale](images/books/350/5/index.55.gif)

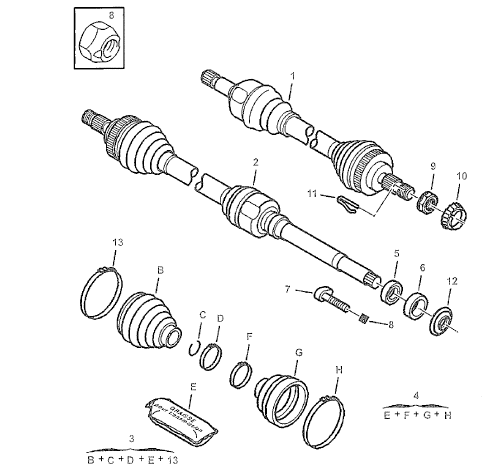

Transmission transversale
Repère |
Quantité |
1 |
1 |
Transmission gauche |
2 |
1 |
Transmission droite |
3 |
2 |
Ens protection côté roue |
4 |
2 |
Ens protection côté pont |
5 |
1 |
Roulement |
6 |
1 |
Bague d'arbre droit |
7 |
2 |
Vis tête excentrées |
8 |
2 |
Ecrou frein |
9 |
2 |
Ecrou avec RDL |
10 |
2 |
Frein d'écrou |
11 |
2 |
Epingle |
12 |
1 |
Déflecteur droit |
13 |
2 |
Collier |
Généralités
Transmissions transversales par deux demi arbres de longueur
différente.
Joint tripode à galets à coulissement interne côt&eac ...
