Manuel du conducteur Citroen Berlingo II Electric: Fusibles planche de bord

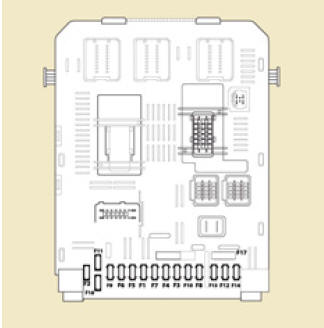

Basculez le couvercle pour accéder aux fusibles.

Fusibles

F

Ampères

A

Affectation

1 15 Essuie-vitre arrière
2 - Libre
3 5 Airbags
4 10 Air conditionné, prise diagnostic, commande rétroviseur, faisceau des projecteurs
5 30 Lève-vitres
6 30 Serrures
7 5 Plafonnier arrière, lecteur de carte avant, pavillon de toit
8 20 Autoradio, écran, détection de sous-gonfl age, alarme et sirène
9 30 Prise 12V avant et arrière
10 15 Colonne centrale
11 15 Antivol courant faible
12 15 Capteur de pluie et de luminosité, airbags
13 5 Combiné
14 15 Aide au stationnement, commandes air conditionné automatique, kit mains-libres
15 30 Serrures
16 - Libre
17 40 Dégivrage lunette arrière / rétroviseurs
Changer un fusible
Les boîtes à fusibles sont placées :  dans la partie inférieure de la planche de bord côté gauche (derrière le couvercle),  sous le c ...

Fusibles habitacle
Fusibles F Ampères A Affectation 1 - Libre 2 20 Sièges chauffants 3 - Libre 4 15 Relais r&e ...
