Revue technique Citroen Berlingo et Peugeot Partner: Caracteristiques

Revue technique Citroen Berlingo et Peugeot Partner / Mécanique / Suspension - Train avant / Caracteristiques

Généralites

Barre anti-dévers

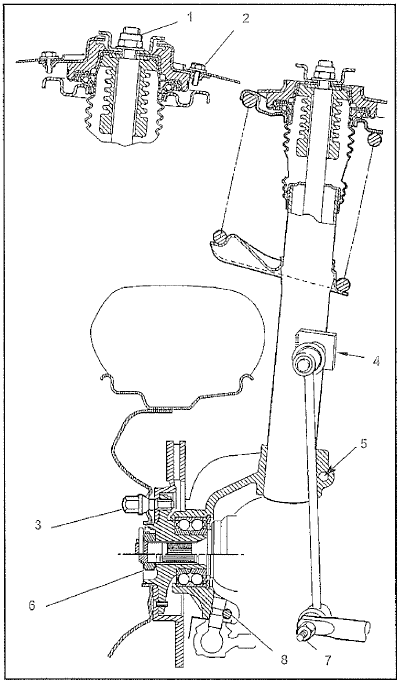

Couples de serrage (en daN.m)

  1. Ecrou d'amortisseur 4,5 +- 0,4
  2. Vis de coupelle 2,5 +- 0,3
  3. Vis de roues 9 +- 1
  4. Rotule de bieilette anti-dévers 3,7 +-0,3
  5. Pivot sur élément porteur 4,5 +- 0,4
  6. Ecrou de transmission 32,5 +- 2,5
  7. Rotule de bieilette anti-dévers 3,7 +-0,3
  8. Rotule inférieur de pivot 4 +- 0,4
  9. Fixation rotule sur bras inférieur 4,5 +- 0,2
  10. Vis sous articulation arrière 3,1 +- 0,3
  11. Articulation avant du bras inférieur 7,6 +- 0,7
  12. Articulation arrière du bras inférieur et palier barre anti-dévers 6,8 +- 0,8
