Cette tablette rigide permet de masquer les objets rangés dans le coffre.

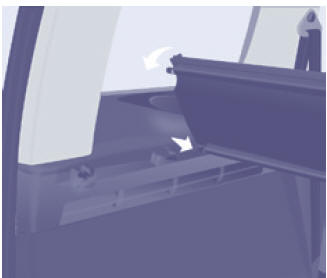

Le replier
A partir du coffre, repliez la demi tablette, en la soulevant pour la dégager du cran C.

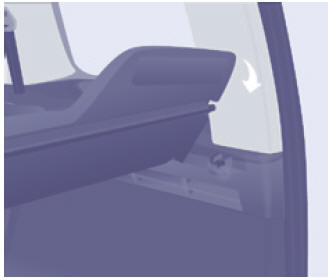

Le déposer
Repliez-le.

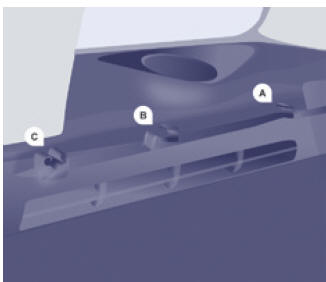

Dégagez-le, des crans A et B en tirant vers soi.
Soulevez-le et enlevez l'ensemble.
Le reposer
Déposez le cache-bagages devant A et B.
Poussez vers l'avant pour introduire les ergots dans les crans.
Dépliez et clipez dans les crans C.
Le ranger (selon version)
Un emplacement est aménagé dans le dossier des sièges arrière pour recevoir le cache-bagages replié sur lui-même.
Glissez-le à la verticale entre les guides latéraux situés à mi-hauteur des dossiers.
Introduisez d'abord la charnière, les rabats flottants tournés vers le haut.
Ce cache-bagages
rigide peut
former une tablette. Cependant
pour des raisons de sécurité, ne
déposez pas des objets qui peuvent se
transformer en projectiles dangereux
lors d'un freinage brusque ou d'un
choc arrière.

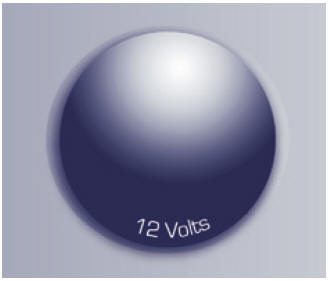

Prise 12 volts (120 w maxi)
Il est conseillé de limiter son utilisation afin de ne pas décharger la batterie.

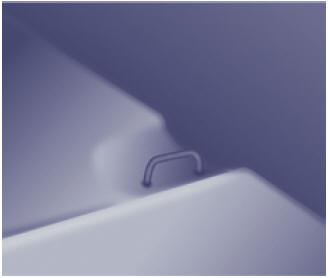

Anneaux d'arrimage
Utilisez ces anneaux pour fixer vos charges au plancher.
Filet de protection

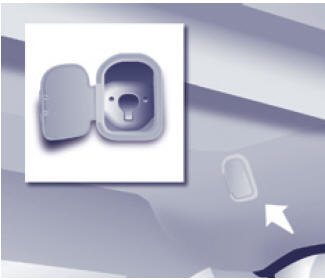

Ouvrez le cache situé dans le support du crochet.
Fixez le haut du filet dans les encoches, en ayant au préalable fait tourner la barre d'1/4 de tour.
Assurez vous du bon engagement de l'extrémité de la barre dans la partie métallique de son logement.
Fixez les sangles dans les emplacements prévus sur le plancher.
Tendez le filet à l'aide des sangles.
Doublure d'aile AR
assemblée
Remplacement
Important : Toutes les surfaces décapées
doivent être protégées par le procédé de
rezingage électrolytique homologué (C8).
Opérations complémentaires
Remplacement :
aile AR.
Pi&egrav ...
Plafonniers
Avant / arrière
Type a, 12V5W - 5W
Déclippez le transparent en glissant
un tournevis dans les fentes de
chaque côté du plafonnier.
Tirez la lampe et remplacez-la.
Clippez le transparent dans son
logement et assurez-vous de son
blocage ...
Couples de serrage (en daN.m)
Cardan de direction 2,3 +- 0,2
Vis de colonne de direction 2,3 +- 0,2
Volant de direction 2,0 +- 0,2
Raccord haute pression 2,0 +- 0,3
Pompe sur support .2,2 +- 0,3
Manocontact (moteurs essence) 2,0 +- 0,2
Mécanisme de direction sur berceau 7 ...
