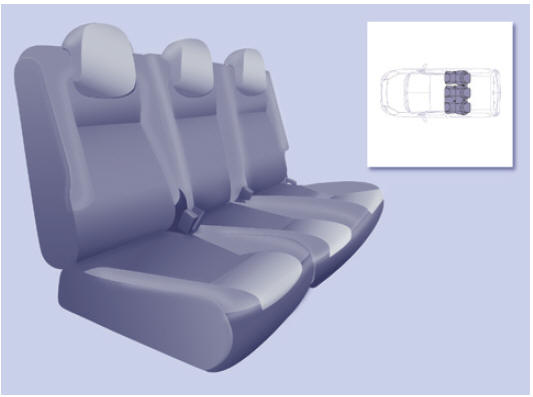

La banquette arrière 1/3 - 2/3 est équipée d'appuie-tête virgules.
Chaque partie 1/3 - 2/3 est rabattable en position portefeuille, puis déposable individuellement.

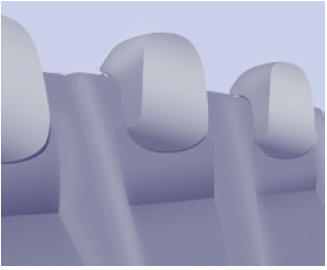

Appuie-tête

Position haute : soulevez et remontezle.
Position basse : appuyez dessus pour le redESCendre.
Pour le retirer, après l'avoir remonté, appuyez sur la languette et soulevez l'appuie-tête.
Pour le réinstaller, engagez les tiges de l'appuie-tête dans les orifices en restant bien dans l'axe du dossier.

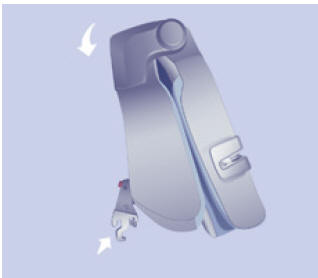

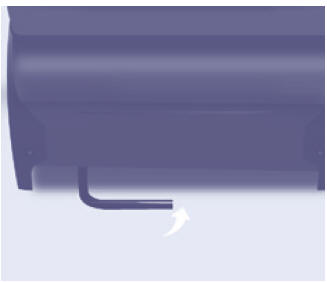

Position portefeuille

Exemple de manipulations pour la partie 1/3. Elles sont identiques pour la partie 2/3.


Remise en place

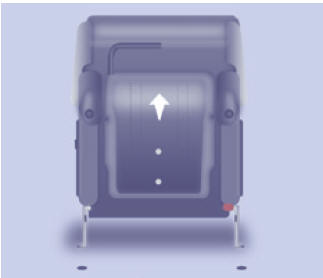

Basculez l'ensemble vers l'arrière jusqu'au verrouillage.
Relevez le dossier.

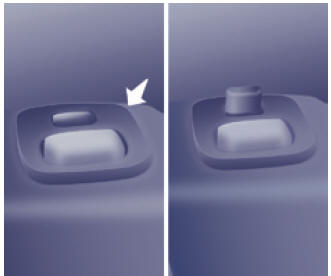

Le verrouillage du siège est correct quand la commande (en haut du dossier) n'est plus visible.

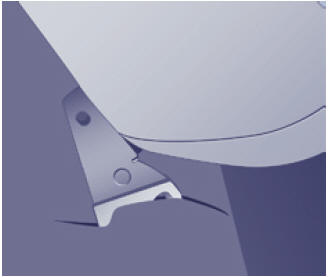

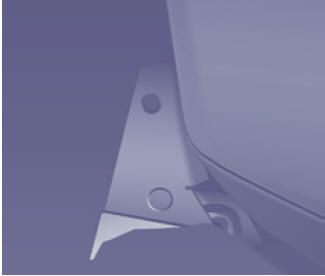

Vérifiez le bon
verrouillage au
plancher du siège lorsqu'il est
revenu en position assise.
Dépose de la banquette

Reportez vous à la
"position
portefeuille" décrite page
précédente.

Repose de la banquette
Pour replacer la
banquette
(partie 1/3 et/ou 2/3) en position
"transport de passagers", reportez
vous à la "position portefeuille" décrite
page précédente.
Sièges avant
Sièges arrière (5 places)Portes latérales
coulissantes
De l'extérieur
Tirez la poignée vers vous puis vers
l'arrière et ouvrez la porte latérale en
accompagnant le coulissement arrière
jusqu'à dépasser le point de résistance
pour la maintenir ouverte.
